SMG3000三相相位伏安表测量接线方式

一、单相丈量接线方式

进行单相电丈量时，需将前线与SMG3000三相相位伏安表的UA相衔接，零线接到UN相。电流钳传感器钳到前线上接入IA插孔。

接线方式如图：

二、三相三线接线办法

1、衔接电压线：使用黄、红、黑三组专用电压测试线，依照黄色线接UA插孔、玄色线接UN插孔、赤色线接UC插孔的规矩将一端依次插入SMG3000三相相位伏安表的UA、UC、UN相插孔，另一端分离接入被测线路的A、B、C相。

2、衔接电流线：将IA、IC钳插入SMG3000三相相位伏安表的IA、IC插孔中，再将另一端分离卡入被测电流回路。

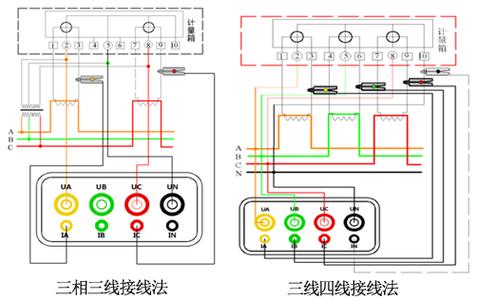

接线办法如图：

三、三相四线接线方式

1、衔接电压线：使用黄、绿、红、黑四组专用电压测试线，依照黄色线接UA插孔、绿色线接UB插孔、玄色线接UN插孔、赤色线接UC插孔的规矩，将一端依次插入SMG3000三相相位伏安表的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。

2、衔接电流线：将IA、IB、IC钳表插入SMG3000三相相位伏安表IA、IB、IC插孔中，再将另一端分离卡入被测电流回路。

接线办法如图：

以上便是SMG3000的先容，SMG3000三相相位伏安表是进行三相电参数丈量的一种仪器，可以完成三相的电压、电流、相角、频率、功率因数等电参数的高精度丈量，在用电单元反省计费体系中利用十分普遍。
