1 变电运行体系常见的跳闸故障
1.1 线路跳闸故障
因为变电体系的电路比拟多,不少电力线路直接暴露在表面,容易受到风、雪、雷电等天然灾害的影响,从而导致线路老化、绝缘体破坏,线路呈现跳闸故障。线路跳闸故障可分为瞬时故障和永远性故障,此中瞬时故障的概率占整个线路故障的70～80%。造成线路产生瞬时故障的缘故原由主要是因为中性点直接接地体系单相接地,导致故障相电流增年夜,电压低落。非故障相电压升高,则电流增年夜,线路负荷增年夜,非故障相两相电压可能升高到本来的3倍,从而导致线路软弱环节被击穿,造成相间短路故障,跟着事故规模扩展,终极影响到用户用电。短路故障产生时,还会零序电压或者零序电流,且短路电的零序电压最年夜,电路历久处于故障运行状况,可能导致多点接地短路,弧光接地,从而破坏电力装备,造成年夜规模停电征象[1]。
1.2 主变三侧开关跳闸
主变三侧开关跳闸是常见的开关跳闸故障之一,主要产生在主变低压部门的母线、主变三侧内部布局等。主变三侧开关跳闸是因为主变体系的主变体系母线呈现故障,或者变压器差动掩护规模失灵,线路掩护拒动,从而导致主变后备开关跳闸[2]。
某110kV变电站主变容量为2×72000kVA,4回110kV线路、4回35kV线路、12回10kV线路,卖力整个城区的供电。变电站运行进程中发现1#主变三侧开关呈现跳闸,当值职员发现1#主变高压侧121开关电流II段I时限掩护动作跳闸,动作电流为Ia=7.18A,Ib=6.01A,Ic=2.31A。事故产生以后,值班职员立刻启用备用的2#主变,因为2#主变在冷备用状况,无法立刻投入使用,这次事故导致变电站失压40分钟,导致年夜规模面积停电。
技术职员对故障进行检测阐发,发现主变各侧开关掩护装配可以发出有用的掩护旌旗灯号,开关掩护装配没有呈现问题,随后对1#主变的绝缘电阻、介质损耗进行实验,发现1#主变不存在变压器高压侧短路和后备掩护误动征象。在反省35kV线路掩护装配时,发现线路呈现掩护动作信息,35kV中平325路线路呈现零序过电压报警信息,35kV中路323线路呈现小电流接地报警信息。由此可以得出35kV线路呈现单相接地故障,呈现线路掩护装配发出报警信息后,线路依然可以运行一到两个小时,35kV线路呈现两条线路接地故障,无法满意中压侧321开关的过电流I段掩护和高压侧121过电流I段掩护动作,导致110kV变电站的主变三侧开关跳闸[3]。
1.3 主变低压侧跳闸故障
主变低压侧跳闸故障是主变体系运行进程中,主变低压侧的电流跨越线路设置的电流值,从而导致线路超负荷运行。主变体系设计的线路负荷无法满意超负荷电流的冲击,从而导致主变低压侧呈现跳闸征象。某110kV变电站为内桥接线变电站,变电站一共有2条进线,1条从毛姆220kV变电站供出的283线路,还有一条为新度220kV变电站供出的678线,经由过程110kV内桥710开关进行衔接。110kV变电站一共有2台主装备,10kV低压侧有2段母线,经由过程110母线衔接开关进行衔接。变电站运行进程中,1号主变低压后备装配跳开101开关,高压后备掩护装配没有产生掩护动作,无法离隔毛姆变电站283线路和110kV母线衔接710开关,从而导致故障无法实时打仗。
故障产生3秒以后,220kV新度变电站与110kV283线开关间隔掩护III段动作,跳开283开关,主动跳开新度变电站与110kV变电站283线开关,110kV变电站的故障离隔,备用装备开端投入使用。2秒以后,发现新度变电站与110kV变电站283线间隔III段不闭锁重合,重合闸动作失效,导致再次产生送变电故障。经由过程反省发现此次故障的主要缘故原由是因为1号主变101开关柜的101开关C相下方导电臂动静触头打仗不良,1号主变负荷比拟年夜,导致打仗电历久处于高温状况,C相动触头弹簧失去弹性,触指失去弹簧约束以后脱落,造成B相和C相接地短路[4]。
2 变电运行体系跳闸故障处置技术
2.1 线路故障处置

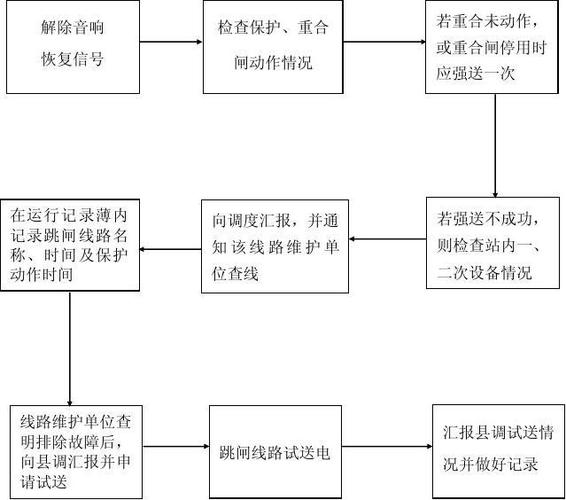

单相接地故障产生以后,值班职员立刻申报调剂职员和相关卖力人,并依照变电站调剂职员的指令找故障的地位。反省变电站内部电气,查看是否可以找到故障点。可以将母线分段运行,并列的变压器排列运行,找到故障区域。反省互感器是否呈现熔断、避雷器有没有被击穿,在肯定所有的电气装备没有问题的环境下,可以采纳瞬停依次拉闸处置。依次断开110kV线路母线的分路开关,假如断开某一起开关时,接地体系旌旗灯号小时,则可以断定停电路线存在接地故障,则主要实时处置故障线路就可以确保电力体系的正常运行;假如采纳瞬停分路开关后依然呈现接地旌旗灯号,则阐明接地故障没有产生在断开线路,必要实时规复供电。再依次瞬停其他线路,直到将故障线路找到。
小电流接地配电网中,一样平常设置了绝缘监测装配,假如配电网产生接地故障,则线路电压和相位不会产生变压,是以不必要立刻切除故障,线路还可以运行一到两个小时。然则非故障相对地电压可能升高2倍,从而导致非故障线路的软弱地位呈现故障,打仗不良地位可能发生放电征象,并在必定前提下发生谐振过电压,对电网伤害更年夜,是以必要立刻进行处置。因为单相接地故障伤害比拟年夜,是以,为了低落接地故障对电网的影响,要求变电站事情职员要日常做电气装备的颐养维护,实时发现装备的缺陷,进步装备绝缘程度[5]。
2.2 主变三侧开关跳闸故障处置
主变三侧开关跳闸时因为三侧开关内部布局问题或者差动故障,是以必需依据现实环境采纳分歧的处置方式。主变三侧开关呈现跳闸征象以后,技术职员必要反省主变后备掩护装配,肯定产生单相故障线路的缘故原由是因为内部布局质量缺陷照样因为外力因素造成的。
依据上述某110kV变电站三侧开关跳闸故障缘故原由,可改动主变后备掩护装配的定值。将1#、2#110kV侧121开关、122开关主变过电流II段I时限掩护整定值投入到掩护复合电压闭锁进程中,将1#、2#110kV主变321开关和322开关的过电流I段掩护I时限退出掩护复合电压闭锁,避免因为中压侧321开关的复合电压闭锁过电流无法提供掩护。
2.3 主变低压侧跳闸故障
主变低压侧产生跳闸故障,必需依据主变低压侧的掩护动作进行处置。低压侧是因为线路故障、过载掩护照样开关拒动造成的,假如是线路故障则实时发现线路存在故障的规模、缘故原由,并采取响应的步伐规复故障线路;假如是过载掩护导致低压侧的开关装备永劫期处于超负荷运行,开关装备的温度赓续升高、开关触电呈现熔断征象,则必要调换开关装备就能规复低压侧的正常运行;假如是因为开关拒动造成的,则必要排除开关拒动是因为主变低压掩护装配失效造成的、照样掩护装配没有实时监测到线途经电流和过电流并采取隔绝步伐导致低压侧跳闸故障,则必要反省掩护装配机能。主变低压侧呈现故障的时刻,可以采纳故障隔离方式,封闭主变低压侧的故障开关,并进行通电测试,假如是开关问题,通电以后呈现掩护盾牌[6]。还可以进行拉合实验,反省主变低压侧的开关拒动线路,找到跳闸故障的缘故原由。
