哪种三相电表，要装互感器老王说表

对工贸易用户而言，当用户的负荷过年夜时，计量该用户的用电的电表要装互感器。由于电表蒙受不了回路中那么年夜的电流。互感器依据开关的年夜小来选择，一样平常为100/5,150/5,200/5,250/5,300/5, 400/5.

1.直接使用三相四线制电子表。型号DSSD341 容量为3*1.5(6)A，电压3*380V。

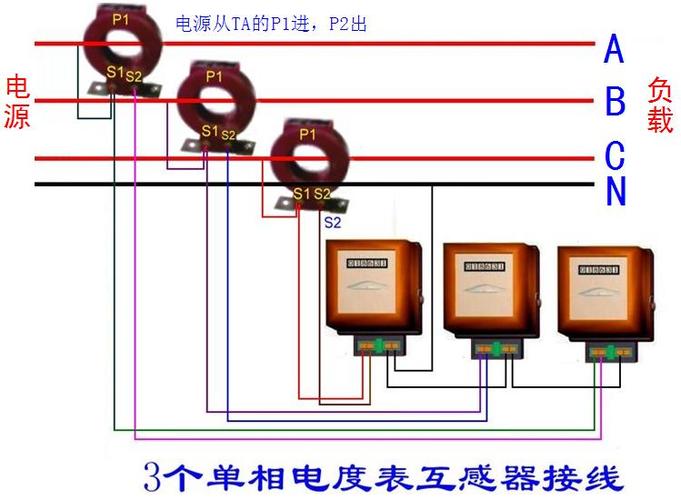

2.三只互感器安装在断路器负载侧，三相前线从互感器穿过。互感器和电度表的接线如下：1、4、7为电流进线，依次接互感器A、B、C相电互感器的S1。3、6、9为电流出线，依次接互感器A、B、C相电互感器的S2。2、5、8为电压接线，依次接A、B、C相电。10端子接零线

3.此中：1、4、7接对应相的电流互感器二次侧s1端，即电流进线端；3、6、9接接对应相的电流互感器二次侧s2端，即电流出线端；2、5、8分离接接对应相的三相电源；10、11是接零端。并将电流互感器s2端衔接在一路后接地。各电流互感器的电流丈量取样必需与其电压取样坚持同相，即：1、2、3为一组；（a相）4、5、6为一组；（b相）7、8、9为一组。（c相）

4.多年夜电流时加电表要加电流互感器。

建议电流跨越50A应装设电流互感器计量。如许电表的触点电流会小许多，假如电流太年夜，触点有可能由于接点打仗不良发烧烧坏触点。

5.假设事情电流300A左右，必要配多年夜的电流互感器。

建议使用400A/5A的电流互感器，现实用电量要乘以80（直接穿过1匝的环境下）。假如用300A/5A的电流互感器也行，就怕后期增长负载，用电量增长，还要再换表，不如一次性装个年夜一点的。当然了300A/5A的电流互感器实在可以到达的电流是360A（自己也留有空余，约为1.2倍）。

以上先容，想必年夜家知道什么样的电表选择什么样的互感器了吧。
