大厂器件日系电容，用料真豪华，台达DPR24050A整流模块拆解

前言

充电头网采购了台达DPR240/50A整流模块，这款整流模块用于台达HVP系列240V直流供电体系中，模块额定输入电压为AC380V，支撑260~530V输入电压，额定输出电压为270Vdc，支撑204~290Vdc调节，额定输出电流为50A。

整流模块为长方形金属外壳，在面板设有散热电扇和运行指导灯，交流输入和直流输出经由过程插接件衔接，支撑带电热拔插。模块具备输入过压、欠压掩护，输出过压掩护，过流短路掩护和过热掩护。下面就带来台达DPR240/50A整流模块的拆解，一路看看内部的用料和设计。

台达DPR240/50A整流模块外观

台达DPR240/50A整流模块采纳经典板砖造型，为金属材质外壳。

在模块模块侧面粘贴信息标签。

整流模块机身标签特写

模块型号：DPR240/50A

模块名称：ESR-270/50A A

固件版本：V2.01B34/S1.10B14

输入：380Vac/30A MAX 50/60Hz

输出：270Vdc/50A

整流模块前端盖板一览，在上下设有散热电扇，中央地位设有指导灯和提手。

散热电扇设有格栅防止异物进入模块。

模块中央地位设有事情指导灯。

模块底部的固定螺丝特写。

测得整流模块深度约为405mm。

整流模块宽度约为85mm。

整流模块高度约为227mm。

整流模块尾部设有衔接器。

整流模块尾部衔接器特写，左侧为交流输入端子，右侧为直流输出端子。

测得整流模块整机重量约为9.6kg。

台达DPR240/50A整流模块拆解

看完台达这款整流模块的外观展现，下面就进行拆解，一路来看看内部的设计和用料。

起首拧开外壳固定螺丝，拆开整流模块外壳，壳体内部设有麦拉片绝缘。

模块内部PCBA模块经由过程螺丝与外壳固定，并设有电木板定位。

散热电扇衔接端子特写。

两片PCBA模块使用电木板定位固定。

变压器线圈经由过程接线柱衔接。

内部PCBA模块使用螺丝固定。

供电输入经由过程接线柱衔接。

PCBA模块经由过程螺丝固定在外壳内部。

拆下整流模块前端盖板。

盖板内部设有两个散热电扇。

散热电扇来自台达，型号QFR0812UHE，规格为12V 1.7A。

模块内部PCBA模块经由过程金属柱子固定。

供电输入导线经由过程接线柱衔接。

用于固定PCBA模块的金属柱特写，外衣热缩管绝缘。

拧下固定螺丝，取下可以拆解的PCBA模块。

PCBA模块一览，在左侧上方为PFC升压电感，下方散热片为PFC开关管和整流管。在下方小板为高压滤波电容和PFC节制器。底部散热片为两路移相全桥开关管，右侧散热片为整流管。下方设有两路变压器。在变压器右侧为输出滤波电容。

在PCBA模块后头设有隔离驱动器和隔离通讯芯片，对应年夜电流走线焊接铜块加强载流。

整流模块尾部衔接器特写，左侧为直流输出端子和通讯端子，右侧为交流输入端子。

拆下侧面的小板，焊接安规电容和软启动继电器和整流管。

导线焊接衔接到PFC电路。

交流输入端焊接保险丝，保险丝规格为20A 500V，两颗并联，外衣热缩管绝缘。

在衔接线上套磁环克制高频滋扰，并外衣热缩管绝缘。

压敏电阻外衣热缩管绝缘，并打胶固定。

压敏电阻型号TVT20821。

气体放电管用于过压防护，外衣热缩管绝缘。

安规X2电容经由过程小板垂直焊接，充足应用空间。

安规X2电容来自优普电子，规格为2.2μF。

供电输入经由过程导线和接线柱衔接到另一块小板。在小板上焊接共模电感和差模电感，安规X2电容，压敏电阻和蔼体放电管。

小板后头年夜电流走线露铜加锡。

安规X2电容来自优普电子，规格为2.2μF。

两颗共模电感内部设有绝缘支架。

三颗滤波电感特写，电感底部均设有电木板绝缘。

三颗压敏电阻外衣热缩管绝缘，并打胶加固。

气体放电管外衣热缩管绝缘。

供电输入经由过程滤波小板后来到软启动小板，小板焊接安规X2电容，继电器，限流电阻，还焊接三颗整流管。

小板后头焊接泄放电阻。

安规X2电容来自优普电子，规格为2.2μF，两颗并联，共六颗对应三相输入。

蓝色安规电容来自EPCOS爱普科斯，规格为1μF。

两颗继电器用于整流模块软启动。

继电器来自宏发，型号HF161-W/12-HT，内置一组常开触点，触点容量31A，线圈电压为12V。

用于软启动的限流电阻两颗串联为一组，共两组电阻对应两颗继电器。

电阻规格为33Ω10W。

输出端焊接三颗二极管用于整流。

二极管来自IXYS，型号DSP45-12A，规格为1200V45A，内部为半桥衔接，采纳TO-247封装。

4颗5mΩ取样电阻并联，用于检测PFC输入电流。

另一组并联的5mΩ取样电阻特写。

共三组取样电阻，用于检测三相输入电流。

三颗隔离放年夜器来自BROADCOM博通，型号ACPL-C790，为周详微型隔离放年夜器，用于输入电流采样，采纳SO-8封装。

运放芯片来自onsemi安森美，型号MC33274A，为单电源，高压摆率四运放，采纳SOIC-14封装，用于电流旌旗灯号放年夜。

另一颗运放型号雷同，用于三相电压采集。

ST意法半导体LD1117S50TR稳压芯片用于为主控芯片稳压供电，输出电压为5V，采纳SOT-223封装。

变压器用于为隔离放年夜器供电。

三颗LD1117S50TR稳压芯片稳压芯片分离对应三路隔离放年夜器。

三颗PFC升压电感特写。

PFC升压电感线圈为串联衔接。

PFC开关管来自TOSHIBA东芝，型号TK62N60W，NMOS，耐压600V，导阻33mΩ，采纳TO-247封装。每一相使用两颗，三相共使用六颗。

PFC整流管来自ST意法半导体，型号STTH1506DPI，为串联超高速升压二极管，规格为600V 15A，采纳DOP3I绝缘封装。两颗并联，每一相使用四颗，共计使用12颗。

三片散热片对应三相PFC开关管和整流管。

PFC开关管和整流管一览，固定在散热片上。

散热片另一侧设有整流桥，经由过程PCB焊接衔接。

薄膜滤波电容来自厦门法拉电子，规格为0.33μF450V，共计六颗，外衣热缩管绝缘。

切割取下垂直小板，左侧焊接12颗高压滤波电容，电容之间打胶加固，右侧焊接PFC节制芯片。

小板后头固定青稞纸绝缘。

小板后头焊接电压比拟器。

PFC节制器来自TI德州仪器，为C2000系列32位微节制器，型号TMS320F28069PZT，芯片内部集成32位CPU，主频为90MHz，集成FPU和CLA。芯片内部集成128KB FLASH和50KB SARAM，采纳LQFP100封装。

贴片晶振频率为20.000MHz。

ST意法半导体LD1117S18TR稳压芯片用于为主控芯片稳压供电，输出电压为1.8V，采纳SOT-223封装。

ST意法半导体LM239四路低功耗电压比拟器特写，为工业级器件，支撑-40~105℃事情温度，采纳SO14封装。

TI德州仪器LM293双路低功耗电压比拟器特写，为工业级器件，支撑-40~105℃事情温度，采纳SOIC8封装。

运放芯片来自onsemi安森美，型号MC33274A，为单电源，高压摆率四运放，采纳SOIC-14封装。

降压转换器来自TI德州仪器，型号TPS5410，支撑36V输入电压，输出电流为1A，内部集成开关管，采纳SOIC-8封装。

降压电感特写。

输出使用四颗MLCC电容并联滤波。

1μH合金电感特写。

三颗指导灯用于指导模块运行状况。

共12颗电解电容用于PFC升压滤波。

高压滤波电容来自红宝石，为MXH系列，规格为450V300μF，此中6颗并联构成一组，两组串联，等效规格为900V900μF。

两颗电解电容规格为25V560μF。

用于驱动PFC开关管的隔离驱动器来自SKYWORKS思佳讯，型号Si8261，具备5kV隔离才能，驱动电流高达4A，采纳SDIP6封装。

在PCBA模块后头共焊接五颗隔离驱动器。

PCBA模块正面焊接一颗，共计六颗对应六颗开关管。

两颗保险丝用于PFC输出到移相全桥电路的过流掩护。

在散热片之间还焊接薄膜滤波电容小板。

小板后头设有麦拉片绝缘。

薄膜滤波电容来自优普，规格为2.2μF450V，此中4颗并联构成一组，两组串联。

小板左侧焊接两颗移相全桥节制器和一颗谐振节制器，右侧焊接一颗MCU。

小板后头固定麦拉片绝缘。

小板后头运放芯片一览。

主控MCU来自ST意法半导体，型号STM32F103RBT6，内置Cortex-M3 CPU内核，主频为72MHz，内置128KB FLASH和20KB SRAM，具备I2C，CAN和USB2.0接口，采纳LQFP64封装。

8.000MHz时钟晶振特写。

移相全桥节制器来自TI德州仪器，型号UCC2895DW，支撑恒定频率脉宽调制协调振零电压开关，支撑电压模式和电流模式节制，事情频率高达1MHz，采纳SOIC20封装，支撑-40~85℃事情温度。

另一颗移相全桥节制器型号雷同，共使用两组移相全桥电源用于输出。

另一颗节制器来自安森美，型号MC33067DW，是一颗高机能谐振节制器，用于辅助电源供电。芯片采纳零电压开关，具备高电流图腾柱输出，内置可编程的软启动，采纳SOIC-16W封装。

TI德州仪器TPS5410用于为MCU和节制器降压供电。

两颗双运放来自安森美，型号LM258，为工业级器件，事情温度规模为-25~85℃，采纳SOIC-8封装。

双运放来自onsemi安森美，型号MC33272A，是一颗高压摆率双运放，采纳SOIC-8封装。

运放芯片来自onsemi安森美，型号MC33274A，为单电源，高压摆率四运放，采纳SOIC-14封装。

触发器芯片来自onsemi安森美，型号HC74AG，采纳SOIC-14封装。

用于两组移相全桥开关管的四个驱动器特写。

驱动器芯片来自TI德州仪器，型号UCC27322，是一颗具备使能功效的单通道低侧驱动器，具备9A输出电流，采纳SOIC8封装。

四颗隔离变压器用于移相全桥开关管驱动。

在散热片正不和分离固定两组开关管。

另一壁四颗开关管特写。

开关管来自英飞凌，丝印65F6041，型号为IPW65R041CFD，NMOS，耐压700V，导阻41mΩ，采纳PG-TO 247封装。

谐振电感协调振电容焊接在零丁的小板上。

谐振电感协调振电容经由过程过孔焊接。

在小板侧面焊接接线柱，用于衔接变压器低级绕组，并起到固定用途。

谐振电容来自KEMET基美，为R74-MKP，规格为0.01μF500V。

谐振电容12颗为一组并联，规格为0.12μF，两组共24颗。

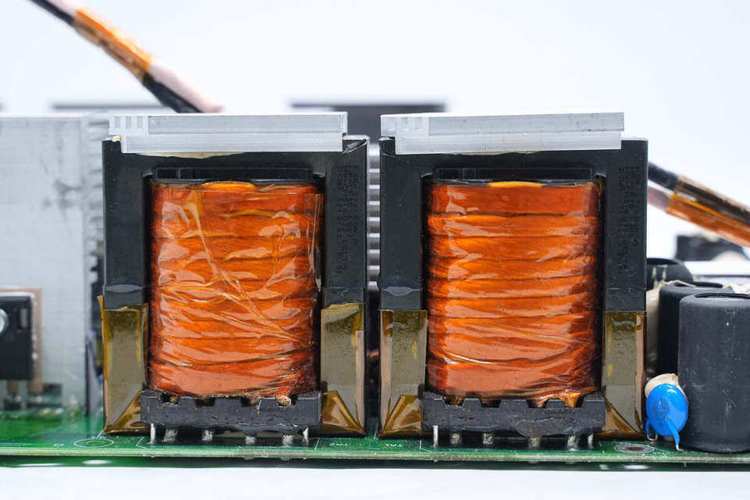

两颗变压器特写，采纳利兹线绕制，低落高频损耗。

用于检测变压器次级电流的互感器特写。

另一颗电流互感器特写。

在变压器后方的散热片上设有整流管。

在散热片的两侧均设有4颗整流管。

整流管来自ST意法半导体，型号STTH60R04W，为超快规复二极管，规格为60A 400V，采纳DO-247封装。

六颗输出滤波电容特写。

输出滤波电容来自红宝石，为CXW系列，规格为400V150μF，总容量为900μF。

输出滤波电感特写。

磁环滤波电感特写。

三颗整流桥用于防止输出倒灌。

整流桥来自新电元，型号D25XB80，规格为800V 25A，采纳5S封装。

用于输出泄放的电阻阻值为75Ω。

泄摊开关管来自英飞凌，丝印6R385P，型号为IPD60R385CP，NMOS，耐压650V，导阻385mΩ，采纳PG-TO252封装。

输出端焊接一块小板，小板上设有麦拉片绝缘。

小板焊接滤波电容和压敏电阻。

三颗薄膜滤波电容和压敏电阻特写。

薄膜电容来自爱普科斯，规格为2.2μF450V。

压敏电阻包裹热缩管绝缘，

压敏电阻型号TVT14361。

Y电容来自优普，规格为0.22μF，两颗串联晋升耐压品级。

输出端焊接四颗保险丝用于过流掩护。

用于PFC和移相全桥节制板之间通讯的隔离芯片来自TI德州仪器，型号ISO7231C，为高速三通道数字隔离器，具备两个正向通道和一个反向通道，支撑25Mbps传输速度，采纳SOIC16封装。

三颗隔离光耦来自亿光，型号EL1019，用于隔离通讯。

辅助电源芯片来自onsemi安森美，型号UC2844B，是一颗高机能电流模式节制器，采纳SOIC-8封装。

变压器用于驱动开关管。

辅助电源开关管来自ST意法半导体，型号STP3NK90ZFP，NMOS，耐压900V，导阻3.6Ω，采纳TO-220FP封装。

电流互感器用于低级电流检测。

滤波电容规格分离为25V100μF和50v47μF。

辅助电源变压器特写。

变压器输出线经由过程端子焊接衔接。

整流二极管来自onsemi安森美，型号MBRFB20200CTG，规格为20A 200V，采纳TO-220封装。

贴片保险丝规格为1A，用于输出过流掩护。

另一颗贴片保险丝规格雷同。

辅助电源芯片来自onsemi安森美，型号UC2845B，是一颗高机能电流模式节制器，采纳SOIC-8封装。

两颗驱动器来自TI德州仪器，型号UCC27424，是一颗双路低侧驱动器，具备4A输出电流，采纳SOIC8封装。

驱动器来自微芯科技，型号MIC4428，是一颗双路低侧驱动器，输出电流1.5A，采纳SOIC-8封装。

另一颗驱动器型号雷同。

四颗隔离变压器用于为隔离驱动器供电。

用于CAN总线的隔离芯片来自TI德州仪器，型号ISO7231C。

CAN总线收发器来自TI德州仪器，型号SN65HVD1050，进行了EMC优化，具备高电磁抗扰度和低电磁辐射，到达ISO 11898-2要求，具备总线故障掩护，采纳SOIC8封装。

贴片共模滤波器来自爱普科斯，型号B82793S513N。

全体拆解一览，来张百口福。

充电头网拆解总结

末了附上台达DPR240/50A整流模块焦点器件清单，便利年夜家查阅。

台达DPR240/50A整流模块为三订交流输入，额定输入电压为AC380V，支撑260~530V输入电压，额定输出电压为270Vdc，支撑204~290Vdc调节，额定输出电流为50A。整流模块面板设有指导灯用于指导事情状况，并设有散热电扇为整流模块散热。整流模块尾部设有热拔插端子，便于替换。

充电头网经由过程拆解相识到，台达DPR240/50A整流模块采纳金属外壳，在面板内部设有散热电扇，与外壳构成风道。整流模块内部由多块PCBA模块构成，充足应用空间。PFC采纳德州仪器节制器搭配思佳讯隔离驱动器，使用东芝开关管搭配意法半导体整流管，三相输入电流采纳博通隔离放年夜器进行采集。

整流模块内部使用两路移相全桥电路，使用德州仪器移相全桥节制器搭配低侧驱动器，使用变压器进行隔离驱动。移相全桥开关管来自英飞凌，并使用意法半导体整流管，对应谐振电容协调振电感外接。CAN总线收发器和隔离通讯芯片均来自德州仪器，整流模块内部采纳红宝石电解电容滤波，薄膜电容来自优普电子和爱普科斯。

整流模块输入端和输出端均配有保险丝用于过流掩护，还使用压敏电阻进行过压掩护，设有继电器用于整流模块软启动功效。PCBA模块整体涂有三防漆，对贴片元件进行掩护，防止潮气侵蚀。模块内部电容和变压器等元件打胶加固，磁环电感底部设有电木板与PCB绝缘，内部设计工致，用料踏实靠得住。
