HDJB微机继电保护装置的常见故障及维护

HDJB微机继电掩护装配与传统的继电掩护装配相比长处便是利用了微机技术，拥有伟大的计算、阐发和逻辑断定才能，带有储存影象功效，可以实现任何机能完美且繁杂的掩护原理。微机继电掩护装配在靠得住性、功效扩大性、工艺布局前提等方面有较年夜上风，其壮大的综合阐发和断定才能，可以实现惯例模拟掩护很难做到的主动纠错，即主动辨认和排除滋扰，防止因为滋扰而造成的误动作。同时，微机继电掩护装配具有自诊断才能和使用便利机动、调试维护轻便、功耗及体积小等特色。

微机掩护装配的日常巡检维护：

1、反省微机掩护装配外观及模块背板有无非常，液晶显示是否正常，接线是否有松动或脱落，有无发烧、异味、冒烟等非常征象；

2、反省微机掩护装配的运行状况、运行监督环境，如采集的电压、电流数据是否正确，三相是否均衡；装配的开关状况输入量显示与现实环境是否符合，如储能机构地位、断路器分合位、接地刀闸分合位、操作把手远近控地位等是否显斧正确；

3、反省微机掩护装配屏上各操作把手、扭转开关的地位是否正确；微机掩护装配有无非常旌旗灯号,如装配是否发跳闸或告警旌旗灯号，若有故障旌旗灯号要实时查明缘故原由；

4、对微机掩护装配定值进行查对，看是否与所下定值符合。反省整定电流、电压实时限值的输入是否正确，掩护硬压板、软压板的投退是否满意定值的逻辑关系等；

5、对微机掩护装配的动作申报记载进行查看；

智能测试模块

支撑智能测试模板编纂，测试进程中可随意率性添加测试项目，并保留为可反复使用的测试工程文件，进步后期定检、消缺阶段的测试效力。

装备的拔取及惯例实验办法：由于精度和敏锐度的缘故原由，测变压器和一样平常套管的介损时（包含电容式CT），应采纳HD6000A光导介损测试仪，而当测试电容式PT电容量和tgδ时，可采纳HD6000异频介损测试仪，它先容了CVT的中压电容C 2 的测试办法，比拟便利（自激法）。两者的原理前者是经由过程比拟内部尺度回路电流和被试品的电流的幅值及互相的相差，后者是电桥原理，离散傅立叶算法。一样平常接线情势主要有二种：正接法：实用于丈量两相对地绝缘的装备，测试精度较高，如套管和电容式CT的主绝缘tgδ，耦合电容的的tgδ等；反接法：实用于丈量一级接地的装备，仪器的外壳必需接地靠得住，如变压器连同套管和绕组的tgδ，套管和电容式CT的末屏tgδ等。另外还有自激法，对角接线等，分歧的实验装备均有分歧的接线情势，取决于现场情况及尺度装备。

必要阐明的是现场实验时要发明前提，力图测试精度，如主变高下压侧套管的tgδ测试必需要用正接法，应要求安装单元制造测试平台，以到达南北极绝缘的前提。

对付CVT中压电容的tgδ测试，应充足懂得仪器的操作法式，依照其阐明，操作规程进行实验。

交接规程的一样平常要求及条目：电力变压器：当电压品级为35KV及以上，且容量在8000KVA以上时，应测试tgδ，其tgδ值不该年夜于产物出厂实验值的130%，对付300MW或600MW机组的厂高变，一样平常未到达上述要求，交接实验可不作；但一样平常厂家出厂实验均有该项目标数据，为充足体现对用户卖力的思惟，建议测试以便比拟，但不出实验申报。互感器：划定了20℃下电流互感器（油纸电容式）的tgδ，220KV≤0.6%，330KV≤0.5，500KV≤0.5。其电容与铭牌差值应在±10%之内，只针对主绝缘。而电压互感器只划定了35KV及以上油浸式的tgδ值，35KV的20℃时≤3.5%，35KV以上的不该年夜于出厂值的130%。套管：现场一样平常有油纸电容式，20-500KV下，tgδ≤0.7%，电容差值在±10%规模内。阐明一点，不管电容式CT照样电容式套管，都邑有末屏，应在测主绝缘tgδ之前进行末屏的测绝缘，用2500V摇表，应年夜于1000MΩ，有的出厂实验也有末屏tgδ值，是以绝缘达不到要求时，应测tgδ以便比拟，然则实验电压应节制在2KV。

另外，tgδ值都划定了响应的温度值，是由于温度对tgδ值的影响较年夜，一样平常跟着温度上升，tgδ值也增年夜，是以划定了温度换算，一样平常应校订到20℃时进行与厂家实验数据的比拟，换算公式为：

情况温度高于20℃时，tgδ20 = tgδt / A情况温度低于20℃时，tgδ20 = tgδt * A

主动测试

具备当场化掩护及数字式掩护主动测试功效，可一键完成单个掩护装配所有的测试项目；

数字量/模拟量输出

可对数字化变电站的归并单位、掩护、测控装配、智能终端进行测试，也可对模拟的掩护、发变组等装配进行测试；

模拟量及数字量同时输出

支撑同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；

多种扫描模式

支撑幅值、相位、频率、阻抗、向量、序量、功率依照手动或主动的方式进行实验，而且支撑依照递变、滑差、综合的方式进行主动变化实验；

平安及报警

具有过热过流掩护功效，电流源具备开路掩护功效及开路报警功效，电压源具备过载、短路掩护功效；

虚端子图形化显示

支撑虚端子图形化显示功效，数据流向清楚清楚明了；

报文同时收发

支撑IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE旌旗灯号可自力收发，也可与IEC61850-9-2共一个光以太网接口收发；

FT3/扩大FT3

支撑FT3、FT3扩大及DL/T 282报文输出，而且支撑2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；

非常测试

具有模拟报文非常功效，可模拟品德非常、发送频率发抖、延时非常、丢包、失步、序号跳变、检修模式、状况虚变等测试；

故障回放

支撑故障仿真和COMTRADE格局数据回放功效；

MMS服务

具备MMS定值读写功效，可读写智能IED装备定值等设置装备摆设信息；

对时与授时

具备同步触发功效，支撑直接接入GPS/BD天线进行对时，也支撑IRIG-B、PPS及PTP 1588对时方式并可支撑对外输出IRIG-B、PPS及PTP 1588授时旌旗灯号；

微机掩护装配的按期校验：

为保证微机掩护装配靠得住动作，应对继电掩护装配及二次回路进行按期的停电校验，一样平常校验周期为一年，主要做以下内容：

1、对二次回路绝缘电阻的测试；

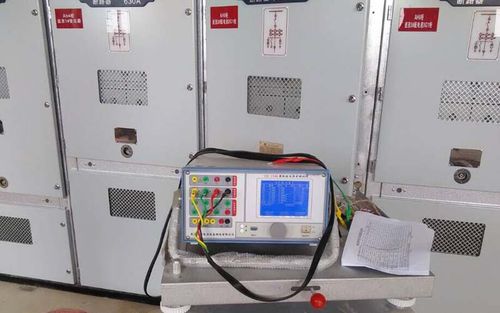

2、用继电掩护测试仪输入尺度的电流、电压模拟量，校验微机掩护装配的电流、电压采样精度及功率角是否正确；

3、校验微机掩护装配的当场或远控操作按键是否正常事情；

4、依据掩护定值单，用继电掩护测试仪输入模拟动作值进行开关二次整组掩护动作实验。查验装配的动作靠得住性及定值掩护动作逻辑关系是否满意定值单要求；

微机掩护装配常见故障：

1、装配面板按键失灵、显示屏显示隐约、暗淡或黑屏不显示、模块插件毁坏、显示数据不正确、装配分合开关不正确等；

2、定值问题。主要包含：①因未向掩护计算职员提供精确的计算参数及图纸材料，导致整定计算错误。②看错数值，TA、TV变比计算差错。③在微机掩护菜单中找错地位，定值区使用、掩护压板投退等工资造成的差错；

3、掩护动作问题。①故障产生时，掩护装配不动作或动作弗成靠，无法敏捷切除故障。②无端障产生时，掩护装配误动作等环境；
