漏电保护器接线方法，很多电工都不懂

家居装修中，电路问题是比拟紧张的，尤其是如今家居中使用的电器越来越多，以是泄电掩护器是必定要的，能有很好的掩护作用，那泄电掩护器接线图是怎样的呢，泄电掩护器接线办法以及注意事变有哪些，快跟着小编去相识下：

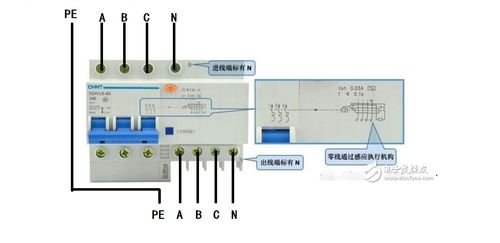

泄电掩护器接线图：

泄电掩护器接线差错方式：

1、用于支线掩护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。假如将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的事情电流均衡，使泄电掩护器产生误动作。假如想就近应用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的泄电掩护器动作。

2、一个用电装备只能接在一条掩护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，不然，会导致泄电掩护器误动作

3、装有泄电掩护器和未装泄电掩护器的用电装备，不得共用一个接地装配。例如，当电机M1的绝缘毁坏而外壳带电时，电机M2的外壳也带电，因为电流没有颠末泄电掩护器，以是未起到泄电掩护的作用。

4、单相负荷应尽可能平衡分派。假如分派不均(如一相的线路偏长，装备集中)，则负荷较重的一相，其泄电电流偏年夜，因而干线的三相不屈衡泄电电流增年夜，到达必定值时就会使干线首真个泄电掩护器动作。

5、被掩护的线路(包含事情零线)应全体穿过零序电流互感器和泄电掩护器的贯串孔，不得用三极泄电掩护器取代四极三相四极、泄电掩护器。假如是三相五线制，则掩护地线不得穿过泄电掩护器的互感器，而必需跨接到第一极泄电掩护器前端(进线端)的零干线上或反复接地极上。

泄电掩护器接法注意事变：

1、泄电掩护器负载侧的中性线，不得与其他回路共用。

2、泄电掩护器标有负载侧和电源侧时， 应按划定安装接线，不得反接。

3、安装带有短路掩护的泄电掩护器， 必需保证在电弧喷出偏向有足够的飞弧间隔。飞弧间隔年夜小按泄电掩护器临盆厂家的划定。

4、安装时必需严厉区分中性线和掩护线， 三极四线式或四极式泄电掩护器的中性线应接入泄电掩护器。颠末泄电掩护器的中性线不得作为掩护线，不得反复接地或接装备外漏可导电部门。掩护线不得接入泄电掩护装配。

附：泄电掩护器常见跳闸缘故原由及处置办法

1，安装不良假如泄电掩护器在安装时各接线柱未接坚固，光阴一长，每每会导致接线柱发烧、氧化，使电线绝缘层被烧焦，并伴有打火和橡胶、塑料燃烧的气息，造成线路欠压使泄电掩护器跳闸。2，泄电掩护器自己有问题用户在购置泄电掩护器时，应只管即便到信用好的定点厂家或市肆购置，万万不要图一时廉价向一些个别户购置“三无”泄电掩护器，如许每每得不偿失。3，泄电掩护器与负载不匹配跟着家用电器的赓续遍及，很多家庭的负载电流已远远跨越线路上泄电掩护器的额定电流，造成泄电掩护器跳闸。这种环境一样平常多产生在空调、电水壶等年夜功率家电的使用，一样平常只要从新换一只匹配的泄电掩护器，问题便可水到渠成了。4，负载或线路泄电、短路假如是家电等负载泄电或短路而使泄电掩护器跳闸，只要拔失落有故障的家电插头，便可以从新送电；假如是线路泄电或短路，相对来说比拟辣手，可先办理一些简单故障，让部门线路临时规复送电。详细做法为：当泄电掩护器跳闸后， 起首把各分路断开，再把泄电掩护器奉上，当奉上某一分路时泄电掩护器即跳闸，则可以判断此分路有故障。只要断开此分路，其他各分路就可以规复用电。此时，假如发现某房间的插座或灯具没电，故障每每就在这一带。5，电源进线电压过高这种环境虽不多见，但十分危险，一样平常产生在三相四线制供电的室庐楼（如今的室庐楼广泛如许供电）。因为三相不屈衡或老鼠等小动物的扰乱，使电源总零线断路产生电压漂移，相电压可由220V酿成380V，会使泄电掩护器跳闸。鉴别这种故障，一是用电笔测一下进线是否都带电；二是看看左邻右舍是否也有跳闸征象，假如有则年夜多半属于这种故障；三是用万用表测一下进线电压。此时，请万万不要强行合泄电掩护器开关，不然极易造成家电烧坏，严重时还会导致火灾等不良效果。另外，进线遭遇雷击也会造成过电压引起泄电掩护器跳闸。

总之，一旦家用泄电掩护器跳闸，反省时应遵循先简后繁的原则。起首查看安装是否优越，其次反省电源进线电压是否偏高（看看左邻右舍）和泄电掩护器自己有无问题（卸失落出线送电），再有便是看泄电掩护器可否蒙受家电的负载，末了再查看是否负载、线路泄电或短路。

假如其实查找不出来缘故原由，就不要盲目乱动，应请专业职员来查。不然把线路搅散反而晦气于排除故障。
