年夜家好，我是工程师看海。

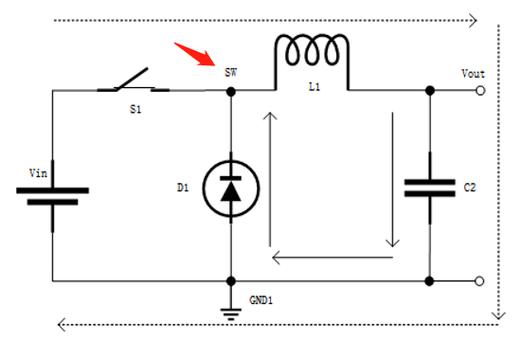

DCDC开关电源有两种常见的事情模式，便是我们常据说的PWM模式和PFM模式，一种是通俗事情模式，另一种是低功耗事情模式，本节以BUCK布局开关电源为例先容二者事情的特色，以及区分办法。

（图片来源网络，侵删）

PWM：pulse width modulation，是脉冲宽度调制，特色是开关的频率固定或者说开关周期固定，占空比变化。

PFM：Pulse frequency modulation，是脉冲频率调制，特色是开关频率是变化的，或者说开关周期是变化的。

二者的波形对照见下图。

为什么用PFM模式呢。

这是由于负载依据分歧的事情状况有分歧的电流耗费，并且电流差别很年夜，小电流可能只有几个mA，年夜电流有几百mA乃至几A，而开关电源因为固定的开关频率而使得在低负载电流时效力并不高，为了进步电源的效力，低落电源自身在低电流时的开关损耗，就提出了PFM事情模式。

依据上图和汗青文章《DCDC BUCK电路原理具体阐发》（https://www.dianyuan.com/eestar/article-1574.html）

可以知道，PWM模式时BUCK的管子一直处于开关状况，电感赓续地充电、放电，而PFM模式时管子只偶然开关下，俗称间歇性开关，偶然给电感充放电一次。

因为PWM模式BUCK的节制管子是持续开关，而PFM模式的管子是间歇性开关，这就导致了二者有个最明显的差别，即：PFM模式的纹波要年夜于PWM。

怎么断定电源事情在PFM照样PWM模式呢。

下图是某电源的PFM和PWM波形测试成果，第一行是输出电压纹波，可以看到PFM模式的纹波要年夜于PWM模式，第二行是电源开枢纽关头点SW地位的电压波形，可以看到PFM模式时开关导通下就停了，而PWM模式的SW节点是一直处于开关状况，这个可以作为区分PFM和PWM的标记。

第三行是电感的充放电电流波形，可以看到PFM模式下，电感间歇性的充放电波形，而PWM模式的电感是持续的充放电，这也可以作为区分PFM和PWM模式的标记。

上面波形中PFM模式是间歇性的开关一次，有的环境是间歇性开关多次，好比下图，第一行是开枢纽关头点的波形，便是间歇性的发生开关脉冲序列，从第三行可以看到电感，在开关时电感重复充放电，开关结束则充放电也就结束了。
