三相电表怎样接线。老王说表

　　三相电表有直接接入式、互感器接入式、电流、电压互感器接入式等接线办法。

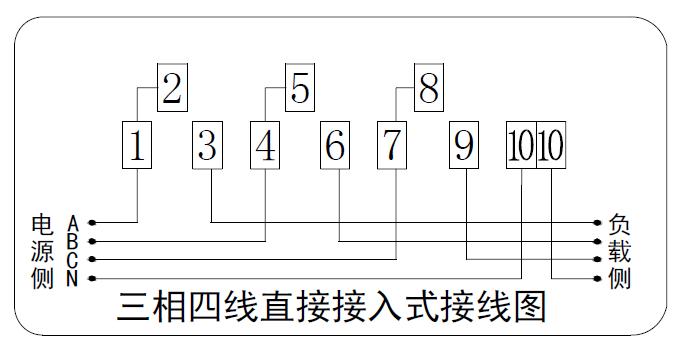

　　1、三相电表直接接入式：

　　直接接入式也称为纵贯式接线，是在负载功效电表容许的规模内可以直接接入，也便是电表的电流规格可以或许满意用户的需求，就可以使用该办法。

　　(1) 1、2称之为U，是三相四线电表的前线，接到A相进线端，3接到A相出线端;

　　(2) 4、5称之为V，是三相四线电表的前线，接到B相进线端，6接到B相出线端;

三相四线电表纵贯式

　　(3) 7、8称之为W，是三相四线电表的前线，接到C相进线端，9接到C相出线端;

　　(4) A、B、C三相出线端接负载;

　　(5) 10接零线，接后面的接线。

　　2、三相电表经互感器接入式：

　　三相电表丈量年夜电流的单相电路的用电量时，由于线路流过的电流很年夜，例如300-500A，弗成能采纳直接接入法，应使用电流互感器进行电流变换，将年夜的电流换成小的电流，即电能表能蒙受的电流，然后再进行计量。

　　(1) 1、4、7要接到电流互感器二次侧的S1端，便是电流的进线端;

　　(2) 3、6、9要接到电流互感器二次侧的S2端，便是电流的出线端;

三相四线电表互感器式

　　(3) 2、5、8分离接到A、B、C三相电源;

　　(4) 10是接零线，一样平常为了平安起见，必定要将电流互感器S2端衔接后接地。

　　注意事变：各电流互感器的电流丈量取样必需与其电压取样坚持同相，即1、2、3是一组;4、5、6 是一组;7、8、9 是一组。

　　3、三相电表经电流、电压互感器接入式：

　　三相电表丈量年夜电流和年夜电压时，由于电压和电流很年夜，不克不及直接接入，应使用电压和电流互感器进行电压、电流变换，把年夜电压、年夜电流换成小电压、小电流，即电能表能蒙受的电压、电流，再进行计量。

　　(1) 1、4、7要接到电流互感器二次侧的S1端，便是电流的进线端;

　　(2) 3、6、9要接到电流互感器二次侧的S2端，便是电流的出线端;

　　(3) 2、5、8分离接到电压互感器;

　　(4) 10要接零线，而且与电压互感器一路接地;
