HM3102常开防火门监控模块安装接线

HM3102常开防火门监控模块安装接线

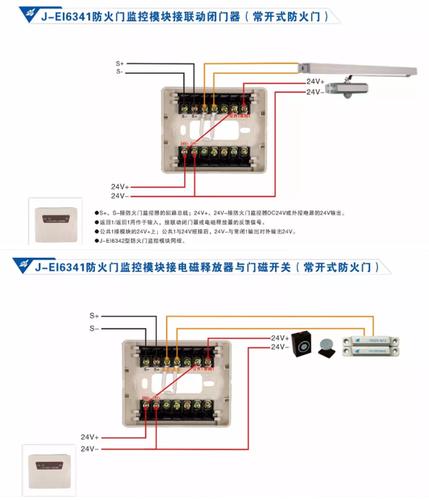

接线端子阐明：
B+、B-：总线输入接口，用于模块与防火门监控器通讯和参数设置，无极性。
D1、D2：DC24V电源输入接口，用于模块有源输出和模块检线供电，无极性。
RET1-C、RET1-G：防火门关门到位旌旗灯号输入接口1，实现输入检线和确认是否关门到位。
RET1-O、RET1-G：防火门开门到位旌旗灯号输入接口1，实现输入检线和确认是否开门到位。
OUT1、RET1-G：防火门电动闭门器有源输出接口1，OUT1接正，RET1-G接负。
RET2-C、RET2-G：防火门关门到位旌旗灯号输入接口2，实现输入检线和确认是否关门到位。
RET2-O、RET2-G：防火门开门到位旌旗灯号输入接口2，实现输入检线和确认是否开门到位。
OUT2、RET2-G：防火门电动闭门器有源输出接口2，OUT2接正，RET2-G接负。
COM、ON：无源输入接口。
备注：接口1对应编码的第一个地址，接口2对应第一个地址加1的地址。
现场接线时必要在反馈输入端各接1/4W5.1K反馈电阻，反馈电阻应接在被控装备端。
注：假如终端装备开关检测内部已并联5.1K电阻，则不必要外接反馈电阻。
