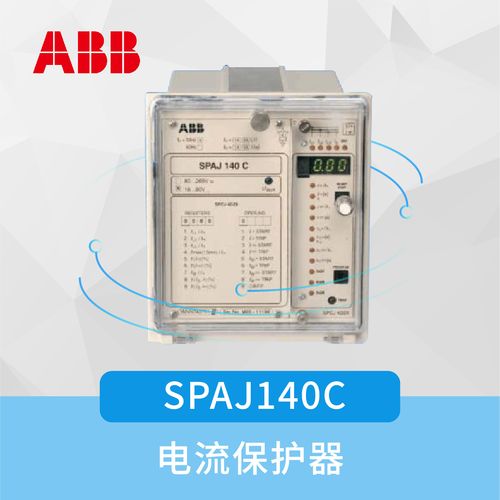

ABBSPAJ140C组合式过电流和接地故障继电器

功效

- 三相、低设置相位过流装配，具有准时或反定最小光阴（IDMT) 特征

- 具有瞬时或准时特征的三相高整定相位过流装配

运行

- 具有准时或反定最小光阴 (IDMT) 特征的低电平接地故障装配

- 具有瞬时或肯定光阴操作功效的高电平接地故障单位

- 内置断路器故障掩护

- 两个重载继电器和四个旌旗灯号输出继电器

- 输出继电器矩阵，可将掩护级的启动或跳闸旌旗灯号路由至所需的输出继电器

- 当地显示丈量值、设定值和故障时记载的数据

- 经由过程当地显示屏和前面板按钮或上级体系的串行接口和光纤总线读写设定值

- 自我监控体系可连续监控电子装备和微处置器的运行环境

微处置器的运行

- 壮大的软件支撑，用于继电器参数设置、读取丈量值和记载值、变乱等

和记载值、变乱等，并存储读数

- SPACOM 产物系列和 ABB 配电主动化体系的成员

- 依据欧盟电磁兼容（EMC）指令得到 CE 认证

利用

SPAJ 140 C 组合式过电流和接地故障继电器用于对固体接地、

电阻接地或阻抗接地电力体系中的径向馈线进行选择性短路和接地故障掩护。

集成式继电掩护装配包含一个过流单位和一个接地故障单位，具有机动的跳闸和旌旗灯号举措措施。

过流和接地故障继电器还可用于必要单相、两相或三相过流掩护的其他利用。

SPAJ 140 C 组合式过流和接地故障继电器是 ABB 配电主动化观点的一部门，是 ABB 节制和治理电力体系的完备办理计划。

设计

过电流和接地故障组合继电器是一个二次继电器，衔接到被掩护工具的电流互感器上。

的电流互感器上。三相过流装配和接地故障装配持续丈量物体的相电流和中性线电流。

检测到故障时，继电器会依据利用要乞降继电器设置装备摆设启动、跳闸断路器、提供报警旌旗灯号、记载故障数据等。

当相电流跨越低设定级 I> 的设定启动电流时，过流装配启动，并在预设启动光阴后发出启动旌旗灯号。

在准时运行时，当设定的运行光阴或在反时限运行时，当计算出的运行光阴曩昔后，过流装配开端运行。

同样，当跨越设定的起动电流时，过流装配的高电平级 I>> 启动，并在预设（~40 毫秒）的起动光阴后发出起动旌旗灯号。

当设定的操作光阴停止后，过流装配开端事情。

当接地故障电流跨越低设定级 I0> 的设定启动电流时，接地故障单位启动，

并在接地故障电流跨越低设定级 I0> 的设定启动电流后，发出启动旌旗灯号。

接地故障单位启动，并在预设启动光阴后发出启动旌旗灯号。当设定的运行光阴（准时运行）或计算的运行光阴（逆时运行）曩昔后，

接地故障单位开端运行。同样，当跨越设定的启动电流时，接地故障单位的高电平级 I0>> 启动，

并在预设（~50 毫秒）启动光阴后发出启动旌旗灯号。一旦设定的操作光阴停止，接地故障单位即开端运行。
