15个常见的中级电工电路图

电路图信任对付每一个电工而言都不生疏，电路图可以或许直观清晰地阐明电路的原理和装备的详细使用环境，可以绝不含混地说，电路图是电工根基中的根基，看懂电路图是进修电工的第一步，也是最紧张的一步。

下面列举最根基的电路图。

1.单相双电源主动切换电路

电路原理先容：

双电源切换利用异常广，两个打仗器可实现主动切换，主电源的打仗器线圈走继电器的常开触点，备用电源的打仗器线圈走继电器的常闭触点。

主线路有电的时刻，继电器吸合，常开触点闭合，主线路导通。常闭触点断开，备用电源不事情。当主线路断电的时刻，继电器也断电。常开触点规复初始断开状况，主线路断开。备用电路的打仗器经由过程继电器的常闭触点开端事情。

2.三相双电源主动切换电路

电路原理先容：

这个电路采纳了继电器ka的常开常闭和打仗器km1km2常开常闭双互锁布局，平安靠得住。

3.一个按钮节制电念头启动和结束电路

原理先容：

图中，QS为断路器，KM为打仗器，FR热继电器，SB按钮，KA1和KA2为两个中央继电器。可以实现单按钮节制启动，断开的节制。

4.三订交流电念头主动来回+过限位掩护电路

原理先容：

按起动按钮SB2，KM1吸归并自保，电念头正转，带念头械装备左移。当撞块碰压行程开关SQ2时，KM1断电，KM2得电吸归并自保，电念头反转，机器装备右移。当撞块碰压行程开关SQ1时，KM2断电，KM1得电，电念头又正转左移。SB1为结束按钮。电路由按钮SB2、SB3及行程开关SQ1、SQ2的动断触点实现了机器联锁，串联在交流打仗器线圈KM1、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在节制电路中的FR常闭触点，是在电念头过负载或缺相过热时热继电器将节制电路主动断开，掩护了电念头。SQ3、SQ4S是左移和右移的终端地位行程开关。

5.两台电念头次序启动，逆序结束电路

原理先容：

启动按钮按下后km1吸归并坚持，KTI1延时后KM2事情；结束按钮按下后，km2先断电停运，经KT22延时后km1断电停运。

6.三相电念头正反转+互锁节制电路

7.电念头自耦变压器降压启动节制电路

8.以速率原则节制的单向能耗制动节制电路

9.以光阴原则节制的单向能耗制动节制电路

10.双速电念头调速节制电路

11.电念头星三角降压启动电路

12.电接点水位节制电路

13.汽锅主动调温原理图

14.电动葫芦电气节制线路

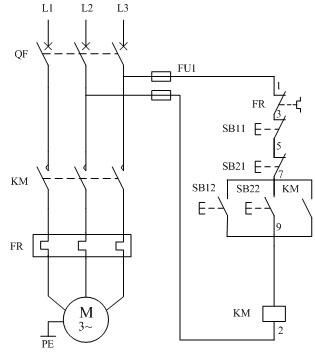

15.三相电念头异地启动节制电路

原理先容：

在三相异步电念头节制电路中，主线路便是为电念头提供动力电源的电路部门，一样平常包含总电源开关，电源保险，交流打仗器，过流掩护器等，节制电路是为主线路提供服务的电路部门，好比启动电钮，封闭电钮，中央继电器，光阴继电器等，主线路使用的380V电压，可以提供年夜电流。节制电路一样平常依据继电器的吸合线圈来定电压，有12V，36V，220V,380V几种，弗成以提供年夜的电流。

总结

纯熟的掌握电路图的根本原理是排查故障的第一步，电路原理图是电事情业中的紧张构成部门，也是每一个电力职员必备的技巧。

要想成为一名及格的电工，看电路图是最根本的技巧。

什么是电路图呢。电路图用导线将电源、开关（电键）、用电器、电流表、电压表等衔接起来构成电路，再依照同一的符号将它们标示出来，如许绘制出的就叫做电路图。电路图是用符号表现什物图的图示。

电路图是人们为研讨、工程规划的必要，用物理电学尺度化的符号绘制的一种表现各元器件构成及器件关系的原理结构图。由电路图可以得知组件间的事情原理，为阐发机能、安装电子、电器产物提供规划计划。可能设计电路图比拟麻烦，不外要想学会看懂电路图就很容易了。
