HDDL多脉冲电缆故障查找仪测试电缆故障有三个过程

电缆故障查找仪共同使用可以快速精确地找到各类电缆的故障点，实用于宽大厂矿企业、冶金、石化体系、电厂、机场、铁路和供电等部分。

电缆故障测试仪装配普遍利用于35KV以下各类分歧截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各类高阻故障的探测，是保障平安供电的必备装备和电缆临盆、维护事情者的得力助手。

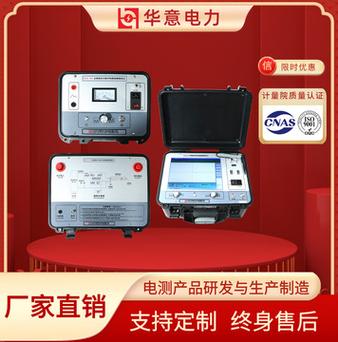

电力电缆故障查找仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要 部门构成。电缆故障测试仪主机用于丈量电缆故障故障性子，全长及电缆故障点距测试真个年夜致地位。电缆故障定点仪是在电缆故障测试仪主机肯定电缆故障点的年夜 致地位的根基上来肯定电缆故障点的准确地位。对付未知走向的埋地电缆，需使用路径仪来肯定电缆的地下走向。华顶电力电力电缆故障进行测试的根本办法是经由过程对故障电 力电缆施加高压脉冲，在电缆故障点处发生击穿，电缆故障击穿点放电的同时对外发生电磁波并同时发作声音。

弧反射法(二次脉冲法)在电缆故障定位中的利用的事情原理：起首使用必定电压品级、必定能量的高压脉冲在电缆的测试端施加给故障电缆，让电缆的高阻故 障点产生击穿燃弧。同时，在测试端参加丈量用的低压脉冲，丈量脉冲达到电缆的高阻故障点时，遇到电弧，在电弧的外面产生反射。因为燃弧时，高阻故障酿成了 刹时的短路故障，低压丈量脉冲将产生显著的阻抗特性变化，使得闪络丈量的波形变为低压脉冲短路波形，使得波形判别分外简单清楚。这便是我们称之为的“二次 脉冲法”。接管到的低压脉冲反射波形相称于一个线芯对地完全短路的波形。将开释高压脉冲时与未开释高压脉冲时所获得的低压脉冲波形进行叠加，2个波形会有 一个发散点，这发散点便是故障点的反射波形点。这种办法把低压脉冲法和高压闪络技术联合在一路，使测试职员更容易断定出故障点的地位。与传统的测试办法相 比，二次脉冲法的先进之处，是将冲击高压闪络法中的繁杂波形简化为最简单的低压脉冲短路故障波形，以是判读极为简单，可精确标定故障间隔。

电缆故障测试仪采纳工业级12.1寸触摸一体电脑，简单的操作软件界面，实现人机交互测试。采纳工业级集成电路与器件，内置年夜容量锂离子电池，稳固靠得住，使用便捷。本电缆故障测试仪是丈量、阐发电力电缆状况与故障间隔的专用仪器，本电缆故障测试仪采纳当代电子技术和计算机技术联合，实现旌旗灯号滤波、采集、数据处置、图形显示、图形阐发，来完成电缆速率丈量、电缆长度测试、电缆故障间隔的测试。本电缆故障测试仪实用分歧截面、分歧介质的各类资料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻透露和高阻闪络性故障。

技术参数相符《GB/T18268.1 工业场合用实验装备的抗滋扰度要求》、《DL ∕ T849.1-2019电力装备专用测试仪通用技术前提第1部门：电缆故障电缆故障测试仪》、《JJF1042-2020电缆故障测试仪校准规范》尺度要求。

　多脉冲电缆故障查找仪测试电缆故障有三个进程：

1.是使用仪器丈量距离。

事实上，有需要区分电缆故障是高阻故障照样低阻故障照样接地故障，依据这种环境采取分歧的测试办法。假如是接地故障，则用测距仪的低压脉冲法直接丈量距离;假如是高电阻故障，必要用高压冲击放电的办法来丈量距离，在用高压冲击放电丈量距离时，必要年夜量的辅助装备，如高压脉冲电容、放电球、限流电阻、电感线圈和旌旗灯号取样器等。操作艰苦，不平安，有必定的危险性。比拟繁琐的是对采样波形的阐发，对考官的常识要求相对较高。

2.是找到路径。

在探求路径时，将旌旗灯号添加到电缆中(路径旌旗灯号产生器)，然后使用接管机接管旌旗灯号，沿着旌旗灯号路径，肯定电缆的路径。然则，这种办法的规模应该年夜约在1米和2米之间，这并不是分外精确。

3.是依据被测距离准确定位。

它是基于火灾放电的声音，当从华顶电力定点仪器的耳机入耳到最年夜的声音时，即找到故障点的地位。然而，因为听了声音，它必要许多光阴来找出，由于情况噪音的影响，有时必要光阴，直到晚上能力找到谜底。当遇到交联电缆时，相称耗时，由于交联电缆一样平常是内部放电，声音较小，乃至险些听不到声音，以是只能丈量。

是以，该办法可用于处置以油纸为绝缘数据的年夜多半电力电缆故障。对付近年来呈现的以交联数据和聚乙烯数据为绝缘数据的电缆故障，测试后果并不是很抱负。缘故原由是焚烧和放电的声音通常很小(电缆的外皮没有毁坏，只有电缆的内部放电)，在这种环境下，只需使用其他办法来处置它。

采样频率 400MHz

最小分辩率 0.5m(100m/us)

低压脉冲宽度 0.2uS

测试盲区 ≤20m

测距规模 ≤60km

丈量偏差 ≤±（0.5％×L+1m），L为电缆长度

测试电缆长度设有 ＜1Km（短间隔）；＜3Km（中间隔）

＞3 Km（长距 离）三种（测试低压脉冲幅度400Vpp）

脉冲耦合器耐压 38kVDC

事情前提 温度-25℃～+65℃，相对湿度 85%，年夜气压力 750±30mmHg

体积与重量 电缆故障测试仪430×380×220mm-10kg

脉冲耦合器 430×380×220mm-10kg

多脉冲电缆故障查找仪测试电缆故障

固然存在如许的不敷，但历久以来，基于闪络原理的多脉冲电缆故障查找仪为企业处置了年夜量电缆故障，这一点已根本为年夜家所承认，其进献也是众所周知的。今朝，它已普遍利用于各个行业，跟着各行业的快速成长，电缆的使用越来越普遍，电缆的种类也越来越多，是以电缆的失效是弗成避免的。

我们知道，分歧的行业有分歧的电缆使用程度、使用情况、接线和配电方式、绝缘要求以及分歧电缆的故障特性也有很年夜的分歧。缘故原由是造成电缆断裂的因素许多，但如今因为曩昔养成的习气，人们老是想用一种方式来处置所有的电缆故障，以是如今还在市场上呢?依据“闪络原理”设计的多脉冲电缆故障查找仪起着主导作用。

然则，在一些行业中，采纳“闪光灯法”来处置电缆故障，基本无法检测到，并且很可能会发生严重的效果，如路灯电缆和矿井井下电缆不克不及直接进行检测吗?闪光灯“故障测试。同样的电缆在其他行业使用有本身的特色，我们不克不及在这里具体描写。

然而，跟着科学技术的赓续成长，我们应该可以或许找到一种更简练的测试办法，对电缆故障进行分类，开出正确的药物，并详细阐发详细的问题。如许，我们就会发现，一些电缆故障的实践并不必要“闪络法”的原理，它也长短常便利和快速的处置。

多脉冲电缆故障查找仪现场查找电缆故障点

在多年的现实事情中，我们发现高压电缆与低压电缆有很多分歧之处，高压电缆的故障主要是运行故障，且年夜多是高电阻故障。高阻故障分为泄电和闪络两种类型。低压电缆故障只必要开路、短路和开路前提(当然，高压电缆也包括这三种前提)。

此外，在现实使用华顶电力进程中的低压电缆还具有以下特色：

a.布设加倍果断，途径也不那么清楚。

b.敷设时，不采纳高压电缆填砂、砖深，相反，是浅、易受外力破坏的。

c.电缆一样平常比拟短，从十几米到几百米不等，而高压电缆每每从几百米到几公里不等。
