图文解释高压柜五防机械闭锁值得收藏

　　ABB高压柜在行业里是领头品牌，近期就以ABB高压柜的五防布局为题材，说下它的五防闭锁装配。

　　（1）闭锁一，断路器室门打开时，手车无法摇向运行地位。

　　如下图示：断路器手车容许操作插槽A1和门板解锁插件A2，与丝杆共同，实现断路器室门打开时，手车摇把无法放入手车操作插孔，不克不及操作手车断路器。

　　（2）闭锁二，手车在运行地位或中央地位时，断路器室门无法打开。

　　如下图所示，手车地位联动断路器室门锁定装配B1，当手车在事情地位或中央地位时，锁定装配B1与断路器室门锁定装配B2相扣，断路器时门无法打开。

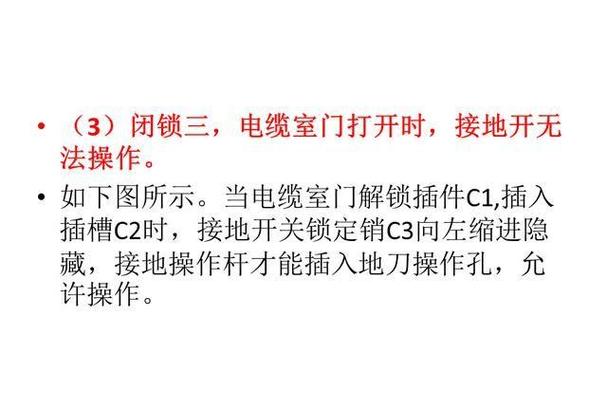

　　（3）闭锁三，电缆室门打开时，接地开无法操作。

　　如下图所示。当电缆室门解锁插件C1,插入插槽C2时，接地开关锁定销C3向左缩进暗藏，接地操作杆能力插入地刀操作孔，容许操作。

　　（4）闭锁四，接地刀闸分闸时，电缆室门和柜后门无法打开。

　　如图所示，接地分闸时，电缆室门锁定装配D1向下移动与电缆室门板上D2相扣，致使电缆室门无法打开。后柜门事理与此类似，使D3与D4互相联锁，不克不及打开后柜门。接地刀闸合闸之后，柜门能力打开。

　　（5）闭锁五，接地刀闸只有手车在“实验/隔离”或接出开关柜时能力合闸。

　　如图所示：手车只有在实验/隔离地位，或被拉出时，手车侧板不会阻梗锁定装配E2弹出。当E2弹出时，滑片能力按下，能力容许操作接地刀闸。

　　（6）闭锁六，接地开关合闸时，手车无法从“实验/隔离”地位移向运行地位。

　　如图所示接地刀闸在合闸地位时，G2处于弹出状况顶到G1,G1向右移动，当丝杆H稍微转动，丝杆与G1会咬合在一路，致使丝杆H不克不及扭转，手车就无法移动。
