高压电缆故障预警与精确定位系统功能及优势

"大众智能自立研发的高压电缆故障预警与准确定位体系，具备电缆运行状况监测、非常状况预警及故障诊断功效，快速断定电缆线路故障，肯定故障点地位，年夜年夜缩短故障探寻光阴，便于快速修复电缆故障，进步供电体系靠得住性。

体系功效及上风

主要功效:

电缆故障临近预警，实现对缺陷电缆接头、本体的故障地位预警。

电缆故障准确定位，可以或许在电缆故障产生后，快速准确定位故障点，赞助检修职员快速找到故障点并排除故障,尽快规复供电。

上风：

在实现电缆监测时，无需对电缆原有布局进行变动。

体系采样率为200MHz，可实现0.1MHz～60MHz故障旌旗灯号的采集，定位分辩率高。

体系具备GPS/光纤方式同步时钟功效。

数据通信接口采纳≤1000Mbps以太网口，实用于多种通信模块。

行波采集通道与电流采集通道同步采集，全频段笼罩常见故障类型旌旗灯号。

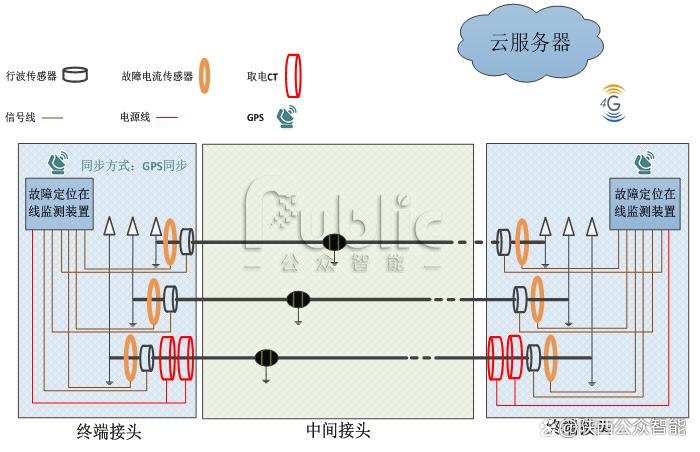

体系构成

故障定位在线监测装配

经由过程授时模块同步各监测装配和故障电传播感器时钟，监测装配不间断监测电缆故障旌旗灯号，并将检测到的旌旗灯号经由过程4G方式上传至云服务器。

行波传感器

行波传感器应用电磁感应原理及时感应0.1MHz～60MHz行波旌旗灯号，进一步耦合故障旌旗灯号。采纳钳式穿心可开合式布局设计，外壳材质为铝合金，外表采纳氧化绝缘工艺进行处置，防水品级达IP68。

故障电传播感器

体系采纳故障电传播感器记载电缆产生故障时的本体电流变化趋向及波形数据，用于辅助断定故障性子及起源。

取电模块

在现场无法提供电源的环境下，可以经由过程感应取电互感器将电缆上的电流经由过程节制装配转换为电压输出为体系供电，确保体系正常事情。

授时模块

双端行波法的症结是精确记载电流或电压行波达到线路两头的光阴，双端旌旗灯号要求严厉同步。本体系可采纳GPS/光纤两种同步方式。

同步方式一：卫星同步。本体系可采纳卫星对两头监测装配进行时钟同步。

同步方式二：光纤同步。在具备通信光纤的前提下，本体系可采纳光纤同步两头时钟。

故障定位偏差≤(0.5%*L+5m)(L为监测装配间的电缆长度)。
