HDGX地下金属管线探测仪电缆低阻和断线故障定点方法

在电缆故障电阻较低时，假如采纳高压冲击放电法定点，故障点放电声音微弱，分外是金属性死接地故障没有放电声音，声测法准确定点失效，必要换用音频感应法。音频法一样平常仅实用于电阻小于10欧的低阻故障。用音频感应法对两相或三相短路（或归并接地）故障定点，能得到比拟满足的后果，一样平常定点偏差为1－2米。

对付断线故障，也能使用音频法定点。

一、相间短路故障定点

1、旌旗灯号发射办法

如下图所示，先将电缆的金属护套两头接地解开，低压电缆的零线和地线接地也应解开，发射机直连输出接两根故障芯线。接管机必需平行于电缆移动，使用峰值法探测。

图7-1-1 相间短路故障定点

2、定点办法

因为电缆芯线沿电缆路径扭绞前进，是以，当在故障点前沿着电缆的路径向前移动时，旌旗灯号幅值会依据电缆扭距有规矩的变化，当位于故障点上方时，一样平常会获得最强的旌旗灯号幅值，再从故障点继续向前移动时，旌旗灯号即削弱到一个稳固并且很小的幅值。接管机最好事情在汗青曲线模式，其显示将会与上图旌旗灯号幅值曲线相似发射机：

输出方式：直连输出、辐射感应、卡钳耦合（选配）。输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。输出功率：最年夜10W，10档可调，主动阻抗匹配。直连输出电压：最高150Vpp。过载和短路掩护。人机界面：128×64点阵液晶显示器。内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。接管机：输入方式：内置接管线圈、接管卡钳(选配)、听诊器(选配)、查障A字架(选配)。接管频率：

自动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。

工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可设置装备摆设)。

射频被动探测频段：中心频率分离为10kHz、33kHz、83kHz。

管线探测模式：宽峰法、窄峰法、音谷法。电缆辨别模式：接管卡钳(选配)智能辨别和电流丈量、听诊器(选配)辨别。人机界面：320×240点阵液晶显示器。内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。其他：体积：发射机270×220×85mm，接管机700×270×120mm。质量：发射机2.2kg，接管机2.2kg。充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。使用前提：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

3、注意事变：

实用的故障电阻：用万用表丈量应靠近0，至多10欧姆。假如高于10欧，应先设法将其烧成低阻。用兆欧表（摇表）丈量指针到零，不克不及阐明是低阻故障，必需要用万用表丈量。电缆金属护套的接地必需全体解开，低压电缆的零线和地线的接地也应解开，以避免其他旌旗灯号滋扰。定点前应预先查找路径，并做好标志，不然容易打乱旌旗灯号的起落节拍。注意接管机偏向要平行于电缆路径，并使用峰值法探测。因为使用相间接线，有用旌旗灯号很小，使用高频旌旗灯号将比低频旌旗灯号更易于探测。但高频旌旗灯号在故障点之后的残存亦较年夜。可依据故障电阻的年夜小选择频率，若电阻很低可选择稍高频率（如10kHz），电阻较年夜则选择低频。从电缆近端开端，反省有无节距变化，若没有，阐明故障点在近端。在故障点之前，有强弱节距变化，故障点上方通常能测到最年夜值，故障点之后旌旗灯号降落到一个稳固并且很小的幅值。由于电缆路径已经清晰标志好，以是以正常步速前进即可，慢走完全达不到目标。对付电力电缆，节距一样平常在1／3米至1米之间。假如遇到旌旗灯号中止或变小到一个稳固值，一样平常意味着故障点在末了一个旌旗灯号峰下面。但也有其余缘故原由会造成上述成果：①深度增长；②有未记载的分支，故障点在分枝上，而操作者继续沿主电缆走；③接头。在所有环境下操作者均应不要迟疑，继续向前走，在脑子里年夜概记取末了一个旌旗灯号峰值的地位即可。区分接头比拟容易，旌旗灯号短暂降落后立刻规复。假如是电缆埋设深度增长，会继续收到节距变化的旌旗灯号，没有需要太关怀。这是独一能对低压、多复接、带负载的电缆进行短路故障定点的办法。因节距太小，本办法对通讯和节制电缆不适宜，但能打仗电缆时破例。

二、相对铠装故障定点罗盘显示：直观显示管线地位。

左右指导：左右箭头显示管线地位。跟踪正误提醒：部门频率下，及时丈量管线电流偏向，实现跟踪正误提醒，排除临线滋扰。及时进行深度和电流丈量。汗青曲线显示：直观显示旌旗灯号变化环境。独一性辨别：卡钳（选配件）辨别可明白给出辨别成果，听诊器（选配件）辨别在不便利使用卡钳时使用。接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指导故障点偏向。全数字化高精度采样及处置，接管通频带极窄，抗滋扰才能强，能充足克制附近运行电缆及管道的工频及谐波滋扰。多种探测频率：自动探测和被动探测。发射机多种旌旗灯号输出方式：直连输出、卡钳耦合、辐射感应。发射机年夜功率输出，输出多档可调，主动阻抗匹配，全主动掩护。内置年夜容量锂离子电池组，欠压主动关机，永劫间无操作主动关机。

1、旌旗灯号发射办法

对付电缆相对金属护套（铠装）接地低阻故障，应使用变相的相间接法。如下图所示，先将电缆的铠装两头的接地解开，低压电缆的零线和地线的接地也应解开，将旌旗灯号产生器的输出接在一条齐备相线和铠装之间，而在电缆的对端将故障相和接

旌旗灯号的好相短路。接管机必需平行于电缆移动。

图7-2-1 相对铠装接地故障定点

2、定点办法

相对铠装低阻接地故障的定点办法与相间故障根本雷同，但需注意的是：在故障点之前，旌旗灯号幅值稳固但很小，故障点之后，有节距变化，故障点位于第一个峰值上方。

三、断线故障定点

1、旌旗灯号发射办法

对付断线故障，发射机直连输出接在故障相和年夜地之间，对端不作处置。旌旗灯号自觉射机流经故障相，在断线故障点中止不再向前流传。对付纯断线故障，在故障点前，电流经故障相和年夜地之间的散布电容流向年夜地，返回发射机。对付年夜多半无铠装低压电缆，断线故障一样平常均归并接地，电流主要经故障点流向年夜地，返回发射机，如下图所示：

图7-3-1 地下管线仪对断线故障接线

2、定点办法

断线故障的定点，和通俗的管线跟踪根本雷同。坚持接管机垂直于电缆，使用峰值法，由发射机近端开端，逐渐向远端移动探测。故障点之前旌旗灯号强，故障点之后旌旗灯号敏捷削弱。旌旗灯号开端削弱的点为故障点地位。旌旗灯号在故障点前后均没有节距变化，如下图所示：

图7-3-2 断线故障定点

3、注意事变：

本办法分外实用于无铠装低压电缆的断线故障定点。对付有铠装电缆，电流会经由过程散布电容耦合到铠装上，造成电缆全长有旌旗灯号，无法区分故障前后。对付断线归并接地故障，建议使用较低频率（如1280Hz），纯断线故障使用较高频率（如10kHz）。可以依据发射机电流值赞助断定，假如低频时电流较年夜，则使用低频；假如电流较小则换用高频。对付纯断线故障，随间隔的增长，旌旗灯号会连续减小，到故障点处旌旗灯号消散。对断线归并接地故障，若接地电阻不是很年夜，则旌旗灯号削弱征象不显著。

四、无铠装电缆相对地故障的定点

1、旌旗灯号发射办法

图7-4-1 无铠装电缆相对地故障接线法

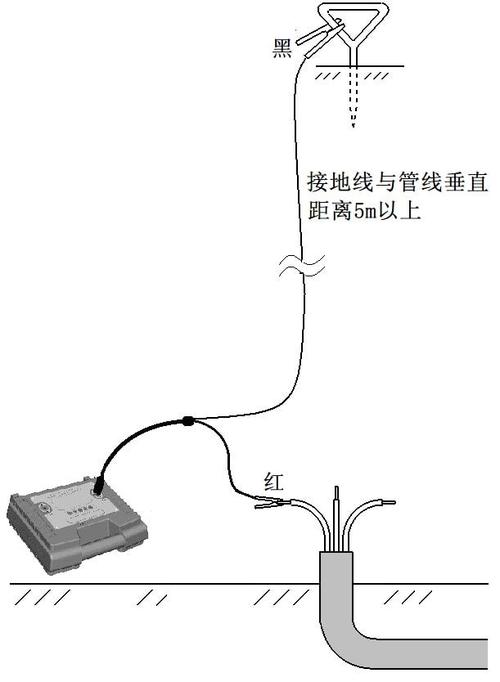

如上图所示，将低压电缆的零线和地线两头的接地全体解开，发射机直连输出接在故障相和年夜地之间。旌旗灯号自觉射机流经故障相，在接地故障点处流向年夜地，返回发射机。

2、定点办法

与断线故障定点相似，坚持接管机垂直于电缆，使用峰值法，由发射机近端开端，逐渐向远端移动探测。故障点之前旌旗灯号强，故障点之后旌旗灯号削弱。旌旗灯号开端削弱的点为故障点地位。旌旗灯号在故障点前后均没有节距变化。

3、注意事变：

可否使用感应法对接地故障定点，主要取决于故障电阻的年夜小，故障电阻越年夜，故障点前后的旌旗灯号变化越微弱，以至于无法分辩。低频越低，故障点前后的强弱变化越显著，故建议采纳低频探测（如640Hz或1280Hz）。对付相地故障，第六章所述的跨步电压法为主导办法，本办法作为辅助。在跨步电压查障前，一样平常起首进行路径探测。在路径跟踪进程中，察看旌旗灯号幅值有无显著的变化，如有则作为可疑点，重点在此区域进行跨步电压定点；若没有察看到旌旗灯号突变，则阐明本办法不实用，须换用跨步电压法。
