前言
提及4680电芯，年夜家可能感到生疏又认识，4680电芯最早是特斯拉在2020年9月23日，特斯拉电池日运动上宣布发的，并方案在2022年正式投产，然则4680单节电池较低的电压，并不克不及满意移动电源年夜功率充放电的需求，同时，46mm的直径，也并不得当在移动电源等手持装备上的利用。不外，4680电池，除了新能源汽车以外，却是异常得当在户外电源中利用。
相比传统的18650电池以及21700，特斯拉4680无极耳电池功率是传统有极耳电池的6倍，同时无极耳技术还低落了电池内阻，减小了电池在充放电中的损耗，等同于晋升了电池的放电效力，相比传统有极耳电池晋升了16%的续航，还具备更强的快充才能，这次，充电头网拿到了又比亚迪推出的4680电芯，依据现有信息来看在不切开的状况下无法断定这款比亚迪4680电芯是否和特斯拉4680一样采纳无极耳设计，下面充电头网就从充放电、内阻、温度测试来周全解析这款电池的机能。
外观先容
依照常规，先来看看这款电芯的外观。
比亚迪4680电芯圆柱体设计，采纳绿色电芯套膜色彩，而且套膜色彩可根据要求进行调整，满意客户的多样化需求。
比亚迪4680电芯一侧拥有喷码为：
“型号4680、容量15000mAh”及”+“、”-“正负极标识。
标称容量：15000mAh@0.5C；
标称电压：3.2V；标称能量：48Wh；
交流内阻：≤8mΩ。
比亚迪4680电芯负极打仗面采纳合金金属材质制造，阳极氧化工艺处置，耐用防腐。
比亚迪4680电芯正极打仗面依旧为合金材质，并带有泄压阀以及出厂编码。
使用塑胶卡尺测得，比亚迪4680电芯圆柱高度约为80mm。
使用塑胶卡尺测得，比亚迪4680电芯直径约为46.2mm。
比亚迪4680电芯重量约为334.7g。
与一元硬币直径相比。
可以看到与18650等惯例电芯相比，比亚迪4680电芯体积年夜3-4倍。
比亚迪4680电芯在成年人手中分量感显著。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电
绘制出折线图，设置电流为 3000mA，0.2C为比亚迪4680电芯充电，充电截止电压为 3.65V，耗时5小时15分左右。
0.5C充电
绘制出折线图，设置电流为 7500mA，0.5C为比亚迪4680电芯充电，充电截止电压为 3.65V，耗时2小时11分左右。
将测试数据绘制成折线图，充电测试中0.2C充电充斥耗时5小时15分钟，0.5C充电充斥耗时2小时11分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电
绘制出折线图，设置电流为 3000mA，0.2C为比亚迪4680电芯放电，均压3.24V，放到截止电压为 2.0V，耗时约5小时12分，放出容量15644mAh，放出能量50.64Wh。
0.5C放电
绘制出折线图，设置电流为 7500mA，0.5C为比亚迪4680电芯放电，均压3.18V，放到截止电压为 2.0V，耗时约2小时04分，放出容量15624mAh，放出能量49.62Wh。
将测试数据汇总成表格，可以看出电芯在两种倍率下进行放电测试差距，放电光阴最短的为0.5C放电，放电光阴约为2小时4分钟。放电光阴最长的为0.2C放电，放电光阴约为5小时12分钟。
将测试数据汇总成柱状图，放电测试中可以看到0.2C放电能量为50.64Wh，0.5C放电能量49.62Wh；整体差距并不年夜，此中放电能量最高的是0.2C放电档位，放电能量到达50.64Wh，两组倍率均跨越标称能量。
再来看看各档位放出的容量差别，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量15644mAh，0.5C放电容量为15624mAh。
内阻测试
内阻测试部门，充电头网将使用内阻测试仪器，分离测试 满电内阻 与 空电内阻。
将测试数据汇总至表格，可以看到满电内阻电压为 3.65V，空电内阻电压则为 2.0V，比亚迪4680电芯标称内阻是 ≤8mΩ。
绘制出柱状图，可以看到 3.65V满电内阻为 4.44mΩ，空电内阻为 4.49mΩ，均没有跨越标称内阻，且两组数据相差较小；表示优秀。
温度测试
温度测试部门，充电头网将对各个充放电倍率30分钟后的温度进行丈量。
充电温度测试
0.2C充电

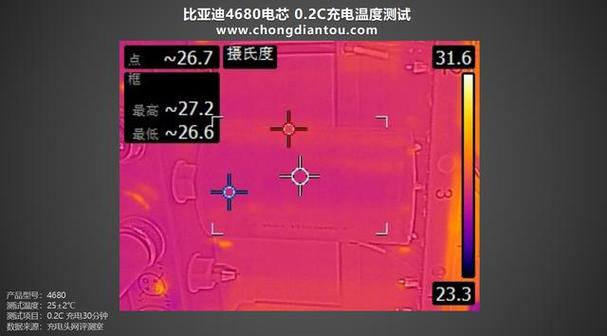

将比亚迪4680电芯以0.2C倍率进行充电30分钟，外面最高温度为27.2℃左右。
0.5C充电
将比亚迪4680电芯以0.5C倍率进行充电30分钟，外面最高温度为29.4℃左右。
放电温度测试
0.2C放电
将比亚迪4680电芯以0.2C倍率进行放电30分钟，外面最高温度为28.7℃左右。
0.5C放电
将比亚迪4680电芯以0.5C倍率进行放电30分钟，外面最高温度为31.7℃左右。
充电头网总结
这款比亚迪4680电芯，充电头网分离在0.2C、0.5C倍率下进行测试，充电方面，0.5C倍率充电能在2小时11分完成充电，放电部门，可以看到0.2C倍率放电放出容量15644mAh，放出能量到达50.64Wh；均跨越了标称参数。
内阻和温度表示，在空电以及满电状况下内阻数值均没有跨越标称内阻，且两组数据相差较小，温度方面，在三组分歧倍率充放电进行30分钟后测试温度，充电温度在27-30℃区间；放电温度在28-32℃区间，整体温升较小，发烧量节制优秀。
4680电池属于尺度品，年夜批量供给后，产物品德和供给环境均有保证，价钱及交期相较传统小尺寸圆柱体电池更有竞争力。4680电池还可经由过程搭配壳体，简化电池支架设计，削减户外电源内部电池固定部件，简化壳体设计，开释内部空间。
