海康威视双A口20W车充拆解，内置诚芯微CX8571降压转换器

比来充电头网拿到了HIKVISION海康威视一款车充，型号TC20A-0504000D，配备双USB-A接口，机能一样，均支撑5V2A输出，总输出20W，可以同时为两台装备进行充电。下面我们就对这款车充进行拆解，看看产物做得若何。

一、海康威视20W车充外观

车充采纳一体式PC材质外壳，外面亮面处置，整体流线型设计，滑腻圆润。

机身另一壁印有车充参数：

型号：TC20A-0504000D

输入：12-24V

输出：5V4A

车充正极特写。

车充负极特写。

车充顶部边沿设有LED导光圈，并配有双USB-A接口，接口旁都印有2A标识。

车充拿在手上的直观感触感染。

净重约为21g。

接通电源，LED导光圈亮蓝光。

使用ChargerLAB POWER-Z KM001C测得USB-A口仅支撑Samsung 5V2A和DCP协定。

另一个A口输出协定完全一样。

二、海康威视20W车充拆解

将顶部外壳拆开掏出PCB板。

导光塑料圈特写。

PCB板一壁设有输入输出滤波电容以及电感，电感打胶加固。

另一壁可以看到两颗芯片。

经由过程察看发现，这款车充采纳一颗降压节制器和一颗双MOS管进行同步DC-DC降压，5V固定电压输出。下面我们从输入端开端，逐一相识各元器件的信息。

输入正直极金属弹簧和负极弹片间有泡棉隔离绝缘。

输入滤波电解电容规格为35V 100μF。

DC-DC降压转换器采纳诚芯微CX8571，降压为两个A口输出5V电压。CX8571是一款降压型PWM节制器，该节制器可驱动双路输出8A（4A+4A）负载电流。设计容许CX8571在9-40V宽输入电压规模内事情。经由过程将COMP/EN引脚逻辑电平拉低来实现外部关断功效，并进入待机模式。外部赔偿使反馈节制环路具有优越的线压调整率和负载调整率，且外围设计机动。

CX8571支撑CC/CV两种模式，过流掩护电流值可以经由过程外部电流检测电阻设置。实用于有输出限流要求的 DCDC 开关电源，该芯片采纳MSOP10封装，占板面积小，外围元件精简。

充电头网拆解相识到，诚芯微cx8571此前还被70迈车载充电器采纳过，此外诚芯微快充计划还可利用在热点20W快充上，并被第一卫20W快充小冰粒充电器、飞利浦新款迷你20W PD快充充电器、羽博20W 1A1C快充充电器等数十款产物采纳。

诚芯微4884，双NMOS管，耐压40V，用于输出同步整流降压。

诚芯微4884材料信息。

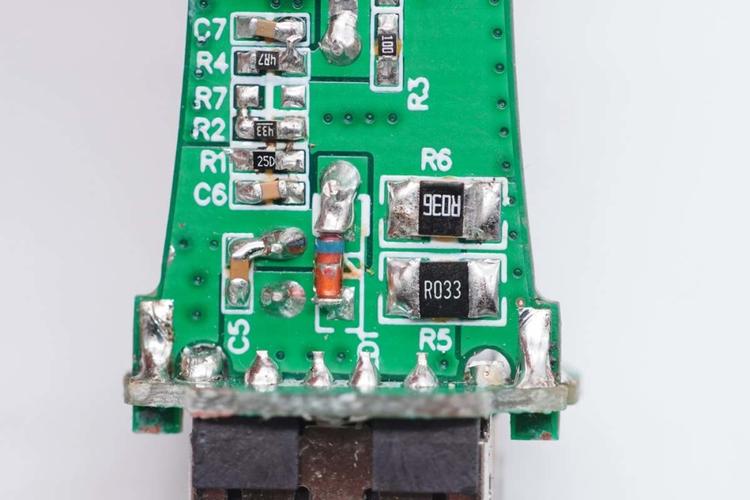

两颗电阻并联用于输出电流检测。

降压电感特写，两侧涂胶加固。

输出滤波固态电容规格为6.3V 330μF。

两个USB-A母座垂直焊接在小板上。

LED指导灯特写。

USB-A母座特写，玄色舌片。

全体拆解完毕，来张百口福。

充电头网拆解总结

充电头网经由过程拆解相识到，因为车充两个USB-A接口都只支撑5V2A输出，是以内部设计也相称简单。采纳诚芯微CX8571降压计划，同步整流降压为两个接口输出5V恒压，此外降压输出MOS管也是采纳的诚芯微4884。

固然产物简单，但诚芯微CX8571机能可纷歧般，支撑9-40V宽规模输入以及可驱动双路输出8A（4A+4A）负载电流，支撑CC/CV两种事情模式以及过流掩护。
