HDDL-E声磁同步法数字式电缆故障定点仪在电力电缆故障查找

电力电缆具有靠得住性高、平安系数高、节俭空间等长处，在电力电缆运行进程中，因为绝缘变质老化、过热击穿、过电压击穿、外力破坏、电化学腐蚀、绝缘进水受潮、附件质量等缘故原由，会发生分歧种类的故障，必要对故障进行阐发来肯定发生故障的详细地位。经由过程比拟架空线路和电缆线路的故障阐发，两者之间有相通之处但也存在显著的分歧之处。如在故障测距方面，因为架空线路较长，其故障可以目视显见，经由过程掩护装配的测距成果相对而言也较为粗略，其成果乃至可以与现实故障间隔偏差到达数百米乃至上千米，然则依然可以经由过程线路巡查，经由过程断定放电陈迹，很快查找到故障点;而电缆线路较多都不克不及直接查见。埋在地下或敷设在电缆沟内的电缆，一样平常在产生故障后无法经由过程巡查事情直接发现故障点，而掩护装配给出的测距成果每每偏差过年夜，假如测距成果相差数百米，就必要年夜量的开挖事情来肯定故障地位，从而就失去了测距的代价，是以电缆线路要求有更为准确的故障测距精度，必要使用专门的仪器测试来断定故障性子和进行故障定位。跟着经济的成长，电力电缆在城市输配电网中的利用将会越来越普遍，而电力电缆敷设数目的增长及运行光阴和负荷的赓续增加，其产生故障的频率也会越来越年夜。在电力电缆产生故障后，若何快速准确地查找故障地位，组织进行抢修事情，快速规复正常供电，对保证电力体系供电的靠得住性和经济性起着至关紧张的作用。是以，对电缆故障查找办法进行加倍深刻研讨，具有紧张的意义和适用代价。

HDDL-E声磁同步法数字式电缆故障定点仪故障性子诊断

电缆故障性子诊断主要目标是分辩电缆芯线是否为故障或非故障所致，初步肯定故障的类型与严重水平，以便依据故障类型来肯定对应的故障测距和准确定点办法。按故障点绝缘电阻的年夜小进行分类，电缆故障可分为开路故障、高阻故障和低阻故障三种类型。

电缆故障性子诊断通常是根据故障产生时的征象，如继电器的动作环境来进行初步断定，然后再进行导电和绝缘机能丈量来断定故障的类型。今朝也有应用神经收集等智能技术，依据在线电缆分歧故障时的旌旗灯号特性来实现故障类型辨认。

电缆故障测距

电缆故障准确定位关系到故障的处置效力，此中故障测距是电缆故障可否快速排除的紧张因素。海内外学者对此进行了年夜量数据网络及研讨事情，提出各类测距办法，实用于分歧故障类型，并各有优毛病。

测距办法的分类

总结己有的电缆故障测距办法，依据的分歧的事情原理，可以分为行波法以及阻抗法两种。

1)行波法

行波故障测距的研讨可追溯到上个世纪的 50 年月，学者们依据电压、电流行波在介质上上以固定的流传速率(电力电缆中波速一样平常为 150-220m/s)这一特性提出了行波测距办法理论(简称行波法)，应用电压、电流行波在旌旗灯号输入点与电缆故障点之间来回一次为周期光阴来计算即可获得故障间隔。

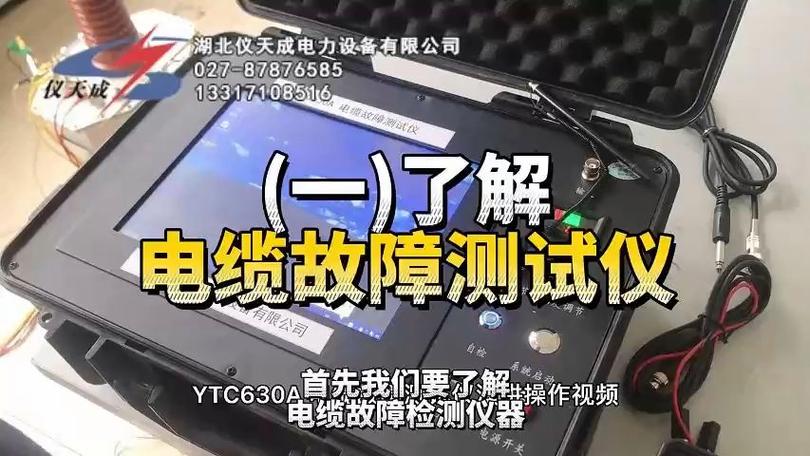

数字式电缆故障定点仪，共同高压旌旗灯号产生器使用，是一款便携式、智能化的电力电缆故障定点仪。

HDDL-E声磁同步法数字式电缆故障定点仪特色有哪些

1.配景降噪功效技术，有用滤除情况滋扰噪声，凸显故障地位放电声音。

2.智能定点方式，经由过程智能算法直接给作声磁延时值，低落对测试职员的要求。

3.主动哑音功效，移动传感器时主动静音，避免移动传感器的噪音，毁伤耳朵。

4.电子罗盘功效，显示电缆铺设偏向同传感器的左右地位和角度。

5.声音通道滤波参数可调，选择适宜的滤波器参数，克制情况噪音。

6.主动增益功效，磁场触发增益主动调节，加倍便利定点。

7.高机能抗噪监听耳机。

8.800×480高亮彩色液晶，亮度到达800cd/m2,确保阳光下可视。

因为运用较为普遍，行波法获得赓续成长完美，到上个世纪 90 年月新的测试技术的呈现使得行波法有了加倍高速的成长。今朝，行波法可分为以下三种类型。

第一是依据行波波速和故障点发生的行波来回一次的光阴来断定故障点的间隔，此中来回一次的光阴是指从旌旗灯号输入端到电缆故障点之间来回的光阴，这种办法原理简单，它的特色是不会受到电缆的负荷阻抗以及电缆自己的过渡阻抗的滋扰，所用的装配也相对较少，且从理论上也可以到达精确丈量。在现实利用上有脉冲电压法及脉冲电流法。

第二是应用电缆故障点地位发生的第一个行波波头，经由过程借助通信通道来实现测距。它的长处是不受故障点反射波及透射波的影响，只需肯定出首个行波波头达到电缆两头的光阴即可。

第三是依据高频脉冲到电缆故障点来回的光阴并应用脉冲发射装配向停运的故障电缆线路发射高频脉冲来进行测距断定。现实利用上有低压脉冲反射法和二次脉冲法。行波法对付电缆故障的测距取得了较好的后果，并且具有操作原理简单、不受电缆故障类型及电缆线路纰谬称等因素影响的长处，获得了较为普遍的使用，但其还存在着一些问题。

HDDL-E声磁同步法数字式电缆故障定点仪此中两点如下:

第一是对反射波的辨认问题，有时电力故障电缆中除故障点以外还有各类分歧方式的附件会形成阻抗不匹配点，如终端接头附件、电缆中央等环境，行波旌旗灯号经由过程这些阻抗不匹配点时便会呈现较多的透射、反射等征象，给探求故障点反射波的判别带来很多的滋扰；

第二是反射波移动至丈量真个用时问题，当行波的频率越高其在电缆介质中流传的速率叶越快，其在介质中发生的损耗也越严重，较快的旌旗灯号衰减环境很容易导致波形的扭曲变形，是以恰当切实其实定反射波达到丈量点的时候，对测距的精确性至关紧张。
