只有12V输出，符和英特尔ATX12VO电源规范，航嘉180WPC电源拆解

固然HuntKey航嘉的电源营业涉及方方面面，但一谈起它可能许多人第一光阴想到的照样它家的PC电源。恰好充电头网比来拿到了航嘉一款180W PC电源HK280-23PP，这款电源采纳英特尔最新ATX12VO尺度设计。

所谓的ATX12VO拆分成ATX、12V和O来看就十分好懂得了，此中的O表现only，以是这个尺度等于ATX 12V only，意思是只有12V电压输出。航嘉这款电源恰是基于该尺度进行设计，整个电源只有12V输出，并且只配有两组输出线缆，分离接主板和CPU进行供电。下面我们就对其进行具体拆解，一路来切切实实感触感染航嘉PC电源的设计做工。

一、航嘉180W PC电源外观

航嘉这款180W电源采纳电镀金属外壳，此外机身壳前后端冲孔网状设计，共同内置电扇实现自动散热。

机身一端贴有电源铭牌贴纸。

型号：HK280-23PP

客户型号：HK280-23PP

交流输入：200-240V~50/60HZ 3A

直流输出：+12V15A（YELLOW）

-12V0.2A（BLUE）

额定输出功率：180W

+12V输出不跨越180W

-12V输出不跨越2.4W

制作商：深圳市航嘉驰源电气株式会社

电源已经经由过程了CCC认证。

机身前端可以看到有品字输入接口以及散热电扇。

输入接口为三插品字接口。

电扇使用螺丝固定。

另一端输出线缆精简，只有两组，线头插拔式设计便利组装。

衔接到主板的线缆长度约为33cm。

另一组CPU供电线缆长度约为62cm。

另外测得机身长度为150.01mm。

宽度为99.98mm。

高度为85.73mm。

总重量约为684g。

二、航嘉180W PC电源拆解

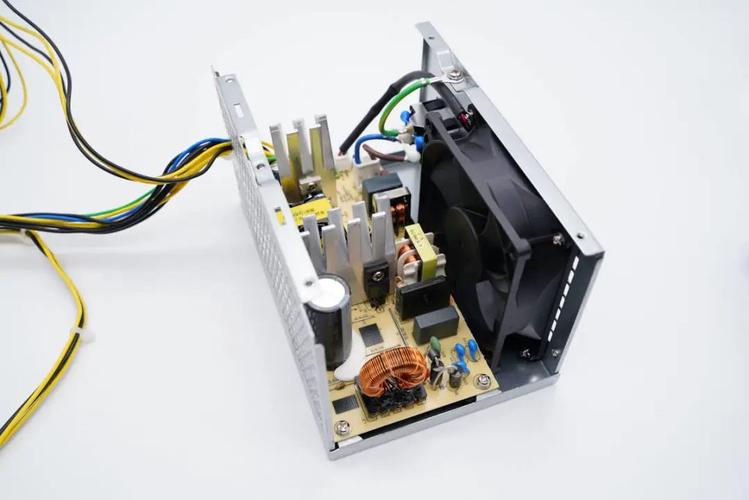

拆失落螺丝可将金属外壳打开。

电源电路板使用螺丝固定在外壳内。

输入母座的地线和金属机身壳衔接，前线零线焊点打胶加固。电扇供电导线套有绝缘胶管。

前线零线另一端做成插头，插拔式组装。

继续拔失落插头，拆失落螺丝即可将电源电路板掏出。

电源散热电扇来自航嘉，型号AS8025H12，8025尺寸，12V0.21A输入，经由过程了CE认证。

PCB板正面一览，元器件散布稀少，两块散热铝板头部开叉，可以增年夜与空气的打仗面积。

PCB板后头一览，首次级分界显著，焦点节制器也很精简。

主板这一侧设有输入端元器件。

主板另一侧是低级电容，散热片和变压器等输出电路。

延时保险丝规格为5A 250V。

HJC华容MKP-X2安规电容，容量0.68μF。

共模电感特写，顶部贴有信息标签。

另一颗安规X电容特写，也是来自华容，容量0.1μF。

另一颗共模电感特写。

GBU4K整流桥。

整流输出的滤波电容。

克制上电浪涌电流的NTC热敏电阻。

三颗Y电容。

PFC整流管。

68pF 1KV耐压瓷片电容。

PFC升压电感特写。

高压滤波电解电容来自金山，规格为450V 120μF，底部打胶水固定。

主控芯片供电电容特写，规格为35V 220μF。

电源主控芯片采纳NXP恩智浦TEA1716T，是一款具有集成间歇频率事情模式、相符EuP lot 6的半桥谐振LLC+升压PFC组合节制器，实用于液晶电视、条记本适配器、台式机及一体机电源。

恩智浦TEA1716T材料信息。

PFC升压开关管采纳意法STFU10NK60Z，耐压600V，导阻0.75Ω，引脚套热缩管绝缘。

意法STFU10NK60Z材料信息。

LLC谐振电感特写，采纳利兹线绕制。

LLC谐振电容特写，333J，耐压630V。

LLC开关管采纳意法半导体STP6NK60ZFP，耐压600V，导阻1Ω，TO220FP封装。另外一颗固定在后头。

意法半导体 STP6NK60ZFP 具体材料。

另一颗开关管特写。

开关变压器特写。

TI SN393 双路电压比拟器。

两颗817 C光耦，用于输出反馈和待机节制。

第三颗特写。

丝印RK3S6050M的电源管控IC，用于输出过压欠压掩护，输出过流掩护及电源启动节制。

吉林华微HBR2045，耐压45V，20A肖特基整流管，用于电源整流输出。

吉林华微HBR2045材料信息。

滤波电解电容特写，来自红宝石，规格为25V 150μF，ZLH长寿命系列。

滤波固态电容，规格为16V 470μF。

色环电阻特写。

两颗年夜电解电容一样，来自红宝石，规格都是16V 1500μF。

另一颗特写，都是红宝石ZLH长寿命系列。

小电容特写，也是来自红宝石，规格为16V 100μF。

输出端特写，绿线为PS/ON，黄线为12V输出正极，黑线为负极，蓝线为负12V输出。

电扇插槽阁下是两颗小电容，这颗来自艾华，规格为50V 4.7μF。

另一颗也是来自艾华，规格一样。

插槽另一侧是一颗三极管，用于调节电扇转速。

全体拆解完毕，来张百口福。

充电头网拆解总结

航嘉这款180W PC电源是行业通用的外壳设计，采纳电镀金属外壳，前后端冲孔网状设计，掩护散热两不误。外观传统但功效设计上却可以说异常的新鲜，采纳了PC电源最新规范ATX 12V only设计，即只有12V电压输出，去失落了传统的5V和3.3V转换电路，只设计有两组输出线缆为主板和CPU供电。跟着该尺度的提出，越来越多厂商接踵跟进，PC电源市场或产生年夜转变。

拆开后发现，电源电路板上的元器件散布稀少，也是为了更好的散热，内置电扇可以进一步晋升电源的散热后果。经由过程察看发现，这款电源采纳PFC+LLC架构，磁环电感为PFC升压电感。主控芯片采纳恩智浦TEA1716T，开关管全体来自意法半导体，器件全体来自国际着名年夜厂。变压器协调振电感均采纳利兹线绕制，低落高频损耗。

LLC输出采纳吉林华微肖特基整流管HBR2045整流输出，低级采纳金山电解电容，输出采纳红宝石长寿命电解与固态电容共同使用，保证滤波后果和使用寿命。
